产品概述：

JZ-UFZ浮标液位计有简易型和防风型，利用浮力与力平衡原理，在容器内放置一只与被测介质比重相符的大浮子，使其永远浮在介质液面上，随着被测液体液位变化升降，该浮子用钢缆与另一只小浮子连接，小浮子可放置与刻度旁边，也可加装磁钢放置于测量筒内驱动刻度翻珠用来指示容器内液位高度。

浮标液位计广泛适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等平底锥盖及拱顶容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液位测量，以解决人工测量液位的困难。

工作原理：

钢带浮子液位计由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。

1、浮标：浮标是用两个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮标两侧焊有导向环起导向作用，浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针，实现液位变化的现场指示。

2、连接钢丝：连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部分封闭在钢管内。

3、导向滑轮：根据现场液位罐的几何形状和仪表安装要求设计，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。

4、重锤指针：中间是指针形式，指针所指相应的标尺数值即为测量液位高度，是随浮标的变化随连接钢带进行同步运动。

5、显示标尺：表面刻好标准数值，以厘米为单位，每节高度为1米。

浮标液位计根据力平衡原理设计，当罐内液位处于某一位置时浮标重量W，重锤指针重量W1 和浮标浸在液体中所受浮力F，整个系统中摩擦力f，四力处于平衡状态（即W-F- W1-f=0）。

当液位上升时，由于钢丝（3），吊着浮标（2）沿导向钢丝（4）被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针（8）向下滑行，同时也连续地在标尺上指示液位的上升高度。

当液位下降时，浮标浮力F减少，使钢丝与液体同步下降，由于浮标的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。

技术参数：

1、工作压力：常压。

2、介质密度≥0.6g/cm3。

3、测量范围：L=20m内的任意指定测量范围，对于大于20m的范围由用户指定，按特殊规格。

4、现场指示精度：±10mm。

5、被测介质温度：-30℃/300℃

6、导向钢丝安装垂直度：≤±5°。

浮标液位计选型表：

JZ-UFZ	浮标液位计
代 码	控制方式
1 2	简易型，浮子直接指示刻度 带翻板箱，翻珠指示刻度
代 码	接液材质
P4 P6	304不锈钢 316不锈钢
代 码	安装方式
5 8 10	DN50 DN80 DN100
测量范围

□□□mm----------------------------------------------------------

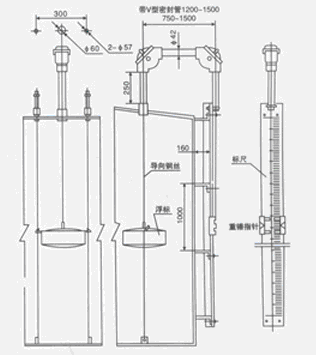

浮标液位计安装使用及注意事项：
1、导向钢丝下支承焊接安装：
在容器底部按照液位计浮标运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承（件1）
2、导向钢丝的安装
（1）用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以免影响浮标上下移动。
 （2）导向钢丝通过浮标的导向耳勾，后穿入吊勾螺钉（件6），把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。
（3）两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离为300mm
 3、标尺安装
标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求：
（1）标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。
（2）标尺应与贮罐内液面相垂直，不应有倾斜现象，标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。
（3）在焊接标尺脚架（件11）时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺上灵活升降。
注意：二标尺脚架之间互相距离为1米。
4、浮标连接钢丝及重锤指针的安装：
浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，最后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
注意：掌握钢丝的所需长度。
