产品概述：
磁翻板液位计也叫磁性浮子液位计，其原理是将液位计测量管与罐体及容器连通，两者液位高度一致，测量浮子内磁钢驱动测量面板红白翻珠的翻转来指示液位高度。在指示器左侧配有醒目的刻度尺，从而使液位的指示显得更加清晰。旁路管侧可加装磁性开关，做为电气接点信号输出，或加装液位变送器做远距离液位信号传送及液位控制。该液位计具有可靠的安全性仪表，由于具有磁性耦合隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测，从而使原复杂环境的液位检测手段变得简单和安全可靠。液位计具有就地显示的直读式特性，不需多组液位计组合，有着单体进行全量程测量，设备开孔少，显示清晰、标志醒目，读数直观等优点。
一、技术参数：
1.测量范围LD：400～15000mm
2.介质温度：-80～450℃
3.介质密度：≥0.45g/cm3
4.安装方式：侧装或顶装
5.安装法兰：常规DN25（其它规格订货时说明）
6.防护等级：IP65
7.测量精度：±10mm
8.输出信号：4～20mA或4～20mA+HART
9.防爆等级：dIIBT4～6、iaIICT4～6
10.材质规格：不锈钢304/316、304/316衬四氟、钛合金、塑料
二、磁翻板液位计选型表：

型号代码表示
JZ-UHZ	磁翻板液位计
代 码	仪表类别
517 518 519	翻板就地指示 翻板带电远传 (4～20mA输出) 翻板带电远传 (4～20mA输出+HART协议)
代 码	仪表形式
C D	侧装式 顶装式
代 码	附加功能
无 W F D Z J	基型 保温型 防腐型 电伴热型 蒸汽伴热型 夹套型
代 码	报警控制
无 1 2 4	无报警 一个报警开关（上限或下限） 二个报警开关（上限和下限） 四个报警开关（上上限、下下限和上限、下限）
代 码	浮子材质
P T F S	不锈钢 钛 四氟 PP塑料
代 码	主体材质
P P6 T S F PF	不锈钢（304） 不锈钢（316） 钛 PVC塑料 氟塑管 内衬四氟
标注法兰中心距（mm）
标注法兰规格（常规DN25，其它规格订货时标注）
介质密度（g/cm3，为了测量更准确，订货时请标注）
介质温度（℃，订货时请标注）
介质压力（MPa，订货时请标注）

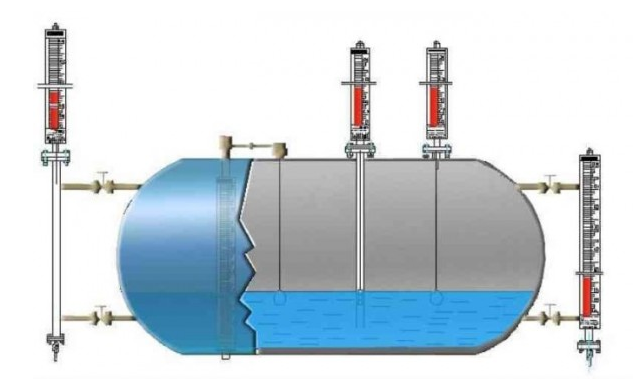

三、安装示意图：
