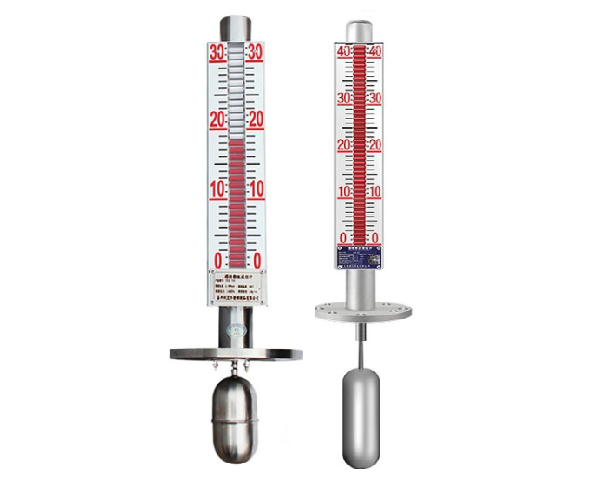

顶装式磁翻板液位计
关键字：顶装式磁翻板液位计 |
.png)
产品概述：
顶装式磁翻板液位计是应用户需要在地下容器上开孔位置要求而开发的新一代液位计，跟UIZ内装型液位计相比，具有价格便宜、能适用于易燃易爆、有毒、强腐蚀性和挥发性的环境中工作，是UFZ侧装型磁翻板液位计的特殊型、具有安全可靠、观察方便、液位指示清晰等特点，广泛应用于油库、地下储罐、槽等容器及食品、化工、化肥等行业上，同时在该液位计上配上有关的配件，还具有报警和控制信号输出功能。
一、技术参数：
1.测量范围LD：0～15000mm
2.介质温度：-80～450℃
3.介质密度：≥0.45g/cm3
4.安装方式：侧装或顶装
5.安装法兰：常规DN25（其它规格订货时说明）
6.防护等级：IP65
7.测量精度：±10mm
8.输出信号：4～20mA或4～20mA+HART
9.防爆等级：dIIBT4～6、iaIICT4～6
10.材质规格：不锈钢304/316、304/316衬四氟、钛合金、塑料
顶装式磁翻板液位计选型表：
|
型号代码表示
|
|
JZ-UHZ
|
磁翻板液位计
|
|
代 码
|
仪表类别
|
|
517
518
519
|
翻板就地指示
翻板带电远传 (4～20mA输出)
翻板带电远传 (4～20mA输出+HART协议)
|
|
代 码
|
仪表形式
|
|
C
D
|
侧装式
顶装式
|
|
代 码
|
附加功能
|
|
无
W
F
D
Z
J
|
基型
保温型
防腐型
电伴热型
蒸汽伴热型
夹套型
|
|
代 码
|
报警控制
|
|
无
1
2
4
|
无报警
一个报警开关（上限或下限）
二个报警开关（上限和下限）
四个报警开关（上上限、下下限和上限、下限）
|
|
代 码
|
浮子材质
|
|
P
T
F
S
|
不锈钢
钛
四氟
PP塑料
|
|
代 码
|
主体材质
|
|
P
P6
T
S
F
PF
|
不锈钢（304）
不锈钢（316）
钛
PVC塑料
氟塑管
内衬四氟
|
|
标注法兰中心距（mm）
|
|
标注法兰规格（常规DN25，其它规格订货时标注）
|
|
介质密度（g/cm3，为了测量更准确，订货时请标注）
|
|
介质温度（℃，订货时请标注）
|
|
介质压力（MPa，订货时请标注）
|

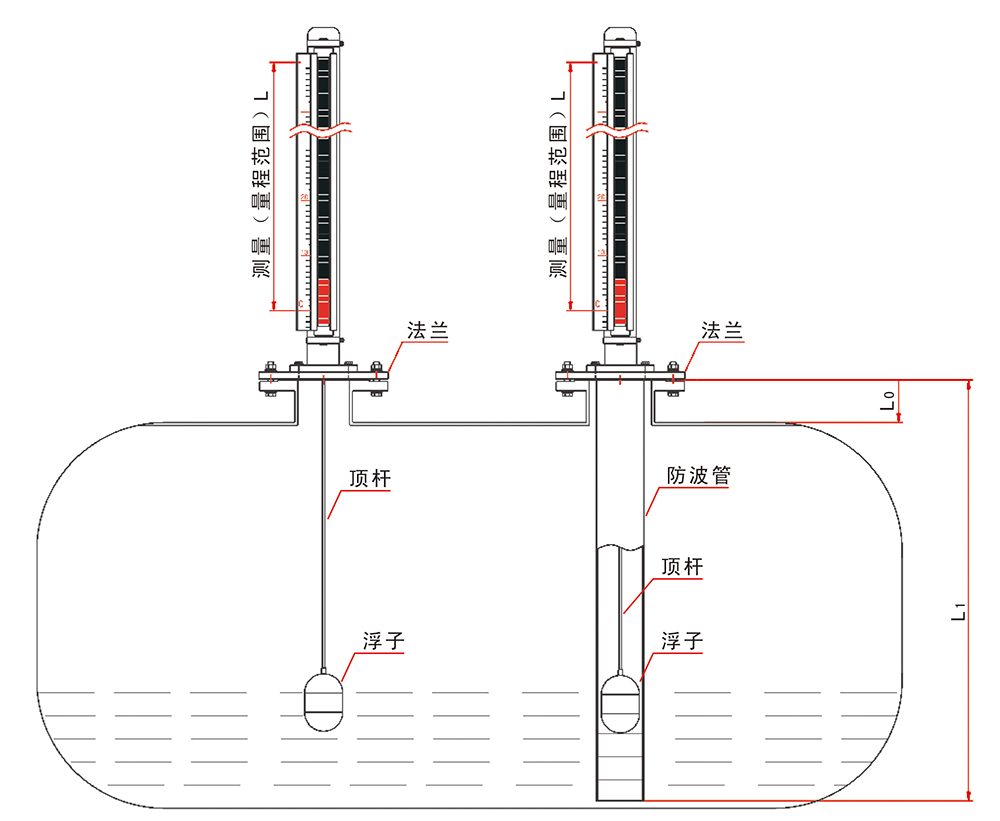

安装示意图：
|
| |
