顶装磁翻板液位计安装应注意的事项
关键字：顶装磁翻板液位计安装应注意的事项 日期：2023-5-16 8:13:51
|
|

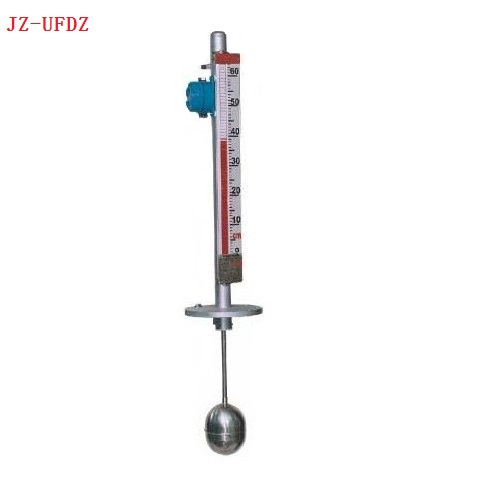

顾名思义，顶装磁翻板液位计是安装在容器顶部的一种安装方式，非常适合一些地下储罐，或侧面不方便开孔的容器，或所测液体介质粘度较大不易采用侧装的液位计等等。顶装磁翻板液位计一般分为上下两部分结构。上部分为液位计的主测量管，在管外捆绑有带磁性翻片的显示面板，用于指示液体的液位，这部分被安装在容器的顶部，通过法兰与容器的法兰连接，一般选配DN80或DN100法兰即可，法兰规格不宜小于DN80；下部分为导筒部分，为浮子的通道，导筒内浮子通过连杆与上部测量管内的磁性浮球连成一体，当液位出现上下变化时，浮子带动磁钢在导筒内上下移动，利用上浮子的磁耦合的作用驱动显示面板内的翻片翻转指示出液位。在浮筒外还可捆绑干簧管液位变送器以实现信号远距离传送和自动控制。 顶装磁翻板液位计工作的好坏与是否做到正确安装是分不开的。在安装时，应注意以下几点：
2、磁翻板液位计安装位置应避开加液口，防止液位计护导管或浮球受到冲击；
3、安装连接法兰不宜选得太小，否则容易造成盲区过大，且因护筒小浮子运行阻力也较大，浮子运行容易卡住，一般安装连接法兰不小于DN80为宜；
4、在安装防腐型液位计时，注意不要破坏防腐层，以使防腐层失效；
5、在安装高度达到4～5米时，建议在两边增加固定拉索，以保证仪表在较恶劣的测量环境下，比如现场有振动的环境，或遭到碰撞，大风天气等，不致受到损坏。
|
|
|
|
|
|
