产品概述：

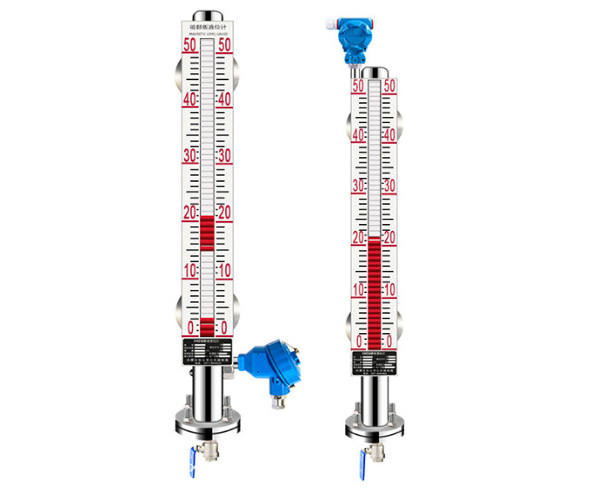

远传型磁翻板液位计是应用户需要将液位信号传送到控制中心而研发的一种液位计，它既有磁翻板液位计现场指示直观之优点又有UIZ内装型液位计能将液位信号远传至室内便于集中指示和控制的特点。是UFZ磁翻板液位计的改进型，具有安全可靠、观察方便、液位指示清晰、直观等优点。可广泛应用于石油、化工、化肥、橡胶、医药、船舶、军事、电力、食品等行业的各种塔、罐、球型压力容器和锅炉等设备作介质液面的位置指示和控制。

工作原理：

在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。

主要技术指标：

1、测量范围（mm）： 300-19000

2、介质密度（g/cm3）:0.5-2

3、工作温度（度）：-40-450

4、压力等级（MPa）：≤32

5、测量精度（mm）：≤±10

6、远传距离（m）：1000

远传磁翻板液位计选型表：

型号代码表示
JZ-UHZ	磁翻板液位计
代 码	仪表类别
517 518 519	翻板就地指示 翻板带电远传 (4～20mA输出) 翻板带电远传 (4～20mA输出+HART协议)
代 码	仪表形式
C D	侧装式 顶装式
代 码	附加功能
无 W F D Z J	基型 保温型 防腐型 电伴热型 蒸汽伴热型 夹套型
代 码	报警控制
无 1 2 4	无报警 一个报警开关（上限或下限） 二个报警开关（上限和下限） 四个报警开关（上上限、下下限和上限、下限）
代 码	浮子材质
P T F S	不锈钢 钛 四氟 PP塑料
代 码	主体材质
P P6 T S F PF	不锈钢（304） 不锈钢（316） 钛 PVC塑料 氟塑管 内衬四氟
标注法兰中心距（mm）
标注法兰规格（常规DN25，其它规格订货时标注）
介质密度（g/cm3，为了测量更准确，订货时请标注）
介质温度（℃，订货时请标注）
介质压力（MPa，订货时请标注）
