精正自动化  JZ-UHZ系列 磁翻板液位计  测量罐体液位高度

所属分类：磁翻板液位计  服务热线：0517-86884918 18915125885

适用于各种容器的介质液位测量;红绿显示鲜艳，显示亮度高，可视距离远，标尺清晰，显示角度大，是旧式液位计的换代产品，广泛应用于电力，冶金，石油，化工，环保，船舶，等行业各种塔，罐和锅炉设备的液位测量和控制。

产品概述：

  JZ-UHZ系列磁翻板液位计也叫磁性浮子液位计，其原理是将液位计测量管与罐体及容器连通，两者液位高度一致，测量浮子内磁钢驱动测量面板红白翻珠的翻转来指示液位高度。在指示器左侧配有醒目的刻度尺，从而使液位的指示显得更加清晰。
  JZ-UHZ系列磁翻板液位计适用于各种罐、箱、塔、槽等容器的液位进行测量，适用介质也非常广泛：水、油、酸、碱及各类液体化工原料等。因此在电力、石油、化工、冶金、环保、船舶、建筑、食品等行业的液位测量与控制过程中应用广泛。
一.技术参数：
1.测量范围LD：400～15000mm
2.介质温度：-80～450℃
3.介质密度：≥0.45g/cm3
4.安装方式：侧装或顶装
5.安装法兰：常规DN25（其它规格订货时说明）
6.防护等级：IP65
7.测量精度：±10mm
8.输出信号：4～20mA或4～20mA+HART
9.防爆等级：dIIBT4～6、iaIICT4～6
10.材质规格：不锈钢304/316、304/316衬四氟、钛合金、塑料
二、磁翻板选型表：

型号代码表示
JZ-UHZ	磁翻板液位计
代  码	仪表类别
517 518 519	翻板就地指示 翻板带电远传 (4～20mA输出) 翻板带电远传 (4～20mA输出+HART协议)
代  码	仪表形式
C D	侧装式 顶装式
代  码	附加功能
无 W F D Z J	基型 保温型 防腐型 电伴热型 蒸汽伴热型 夹套型
代  码	报警控制
无 1 2 4	无报警 一个报警开关（上限或下限） 二个报警开关（上限和下限） 四个报警开关（上上限、下下限和上限、下限）
代  码	浮子材质
P T F S	不锈钢 钛 四氟 PP塑料
代  码	主体材质
P P6 T S F PF	不锈钢（304） 不锈钢（316） 钛 PVC塑料 氟塑管 内衬四氟
标注法兰中心距（mm）
标注法兰规格（常规DN25，其它规格订货时标注）
介质密度（g/cm3，为了测量更准确，订货时请标注）
介质温度（℃，订货时请标注）
介质压力（MPa，订货时请标注）

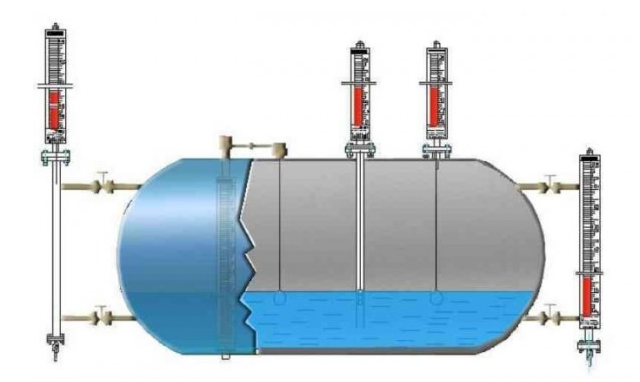

三、安装图
