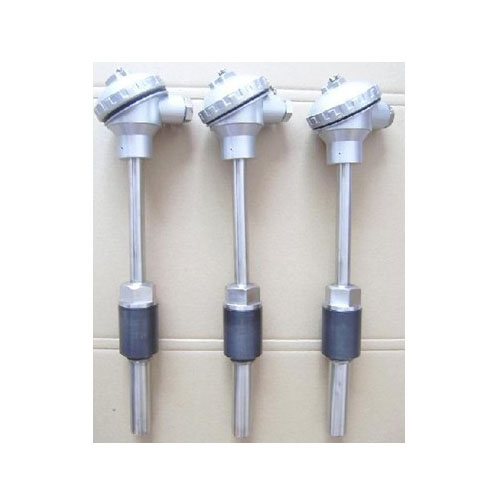

WZ系列装配热电阻
关键字：装配热电阻,装配式热电阻,热电阻

概述

工业用热电阻作为温度测量传感器,通常显示仪表、记录仪和电子调节器等配套使用，它可以直接测量或控制各种生产过程中-200℃-600℃范围内的液体,蒸汽和气体介质以及固体表面的温度.

根据国家规定，我公司生产的符合IEC国际标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻

主要应用

装配热电阻通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—+500℃范围内液体、蒸汽和气体介质以及固体表面温度。

按安装固定装置方法分为

感温元件

无固定装置装配热电阻

固定螺纹式装配热电阻

活动法兰式装配热电阻

固定法兰式装配热电阻

固定螺纹锥式装配热电阻

活络管接头式装配热电阻

直形管接头式装配热电阻

固定螺纹管接头式装配热电阻

活动螺纹管接头式装配热电阻

产品特点

1、压簧式感温元件，抗振性能好；

2、毋须补偿导线，节省费用；

3、测量精确度高；

4、进口薄膜电阻元件，性能可靠稳定；

5、机械强度高，耐压性能好。

产品执行标准：IEC751JB/T8622-1997JB/T8623-1997

常温绝缘电阻

在环境温度为15—35℃，相对温度不大于80%，试验电压为10—1000V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m

测量范围及温差

型号	分度号	测量范围℃	精度等级	允差值
WZP	Pt100	-200℃—+500℃	A级	±(0.15+0.002\|t\|)
WZP	Pt100	-200℃—+500℃	B级	±(0.30+0.005\|t\|)
WZC	Cu50 Cu100	-50℃—+100℃	-	±(0.30+0.005\|t\|)

注：t为感温元件实际测温绝对值

热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）

分度号Pt100：A级 R0=100±0.06Ω
　　　　　　　 B级 R0=100±0.12Ω
　　　　　　　 R0/R100=1.3850
分度号Cu50:R0=50±0.05Ω
　　　　　　 R0/R100=1.428±0.02

型号表示
