  江苏精正自动化仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 金属管浮子流量计

金属管浮子流量计
关键字:金属管浮子流量计,浮子流量计,流量计

产品概述:

金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计,因其具有体积小、压损小、量程比大(101)工作可靠;维护量小,寿命长、对于直管段要求不高;较宽的流量比101;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;非接触磁耦合传动、安装维护方便等特点。广泛应用于各行业复杂、恶劣环境下、对小流量、小口径、低流速、各种苛刻介质条件的流量测量与过程控制。

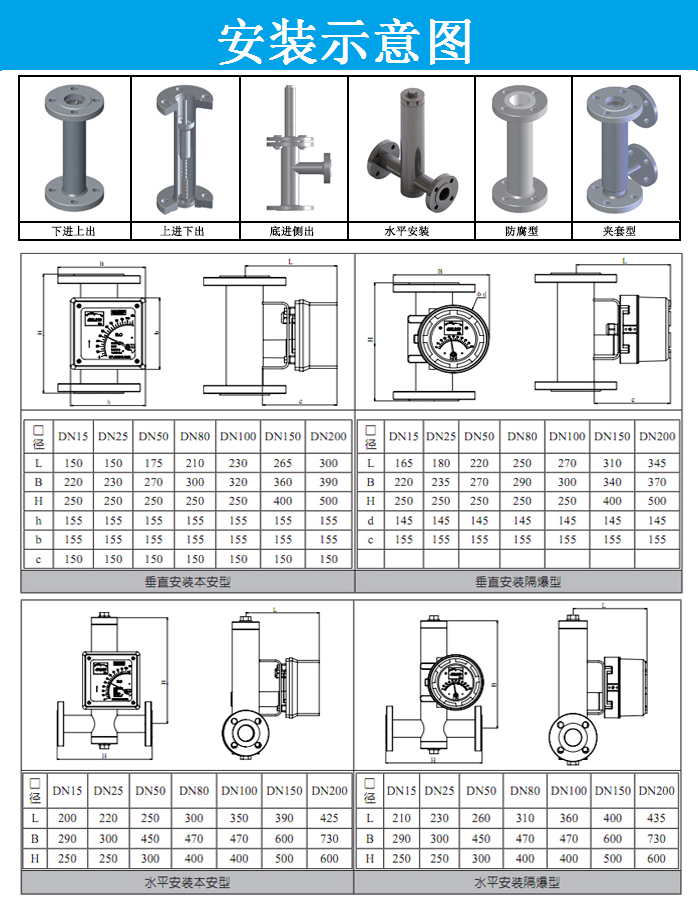

金属管浮子流量计按安装形式可分为垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式;按输出形式分有就地指示型、远传输出型、控制报警型,按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要示分类,又可分为普通型、本质安全型、隔离防爆型三种。

一、结构原理:

LZ系列金属管浮子流量计由二部分组成:

传感器———测量管及浮子;

信号变送器———指示器;

传感器的接液材质有四种:不锈钢、哈氏合金、钛材、不锈钢衬PTFE;用户可根据不同的角液材质,来满足工艺的耐压及介质防腐的需要。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。

流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对而言静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。

二、产品特点:

1.模块化组合设计,维修方便,正常使用免维护

2.单轴、非接触新型磁耦全结构,信号传输更稳定

3.双行、大屏幕液晶显示瞬时、累计流量,可带背光

4.智能型具有掉电保护、数据备份及恢复功能

5.全金属结构,抗震、耐压、耐温、防腐

6.短行程、总主250mm,设计安装更方便

三、技术参数:

项 目

参 数 说 明

测量范围

水(20℃)1-200000 lh;参见流量范围表,特殊流量可订制 。
空气(20℃,01013MPa0034000m3h

量 程 比

标准型101;特殊型201

精度等级

标准型15级;特殊型10

压力等级

标准型: DN15DN50 4.0MPa DN80-DN200 1.6MPa
特殊型: DN15DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为16MPa(特殊型型号订货前加以说明)

压力损失

7kPa~70kPa

介质温度

标准型:-80℃~+200℃:PTFE0℃~85
高温型:***可达400

介质粘度

DN15: 5mPa.sF15.1F15.3);<30mPa.sF15.4F15.8
DN25:
250mPFa.sDN50DN150: 300mPa.s

环境温度

液晶型-3085℃;指针型-40120

连接形式

标准型DIN2501标准法兰;特殊型:由用户指定的任意标准法兰或螺纹

电气接口

M20*1.5

供电电源

标准型24VDC二线制420mA108VDC36VDC);
交流型:85265VAC50HZ;电池型:36V@4AH镍氢电池

报警输出

上限或下限瞬时流量报警
标准型:集电极开路输出(***100mA@30VDC内部阻抗100欧)
特殊型:继电器输出(触点容量***5A@250VAC

脉冲输出

累积脉冲输出,***小间隔50毫秒

液晶显示

瞬时流量显示范围:050000;累计流量显示范围:099999999

防护等级

IP65

防爆标志

本安型iaCT6 隔爆型dCT6

四:金属管浮子流量计流量范围:

水(L/h

空气
m3/h

口 径

浮子号

材质R0R1NiRL

材质PTFE

DN15

F15.0
F15.1
F15.2
F15.3
F15.4
F15.5
F15.6
F15.7
F15.8
F15.9

1~10
1.6
16
2.5
25
4.0
40
6.3
63
10
100
16
160
25
250
40
400
63
630

1.6~16
2.5
25
4.0
40
6.0
60
10
100
16
160
25
250
40
400

0.03~0.3
0.05
0.5
0.07
0.7
0.11
1.1
0.18
1.8
0.28
2.8
0.4
4
0.7
7
1.0
10
1.6
16

DN25

F25.0
F25.1
F25.2
F25.3
F25.4
F25.5
F25.6
F25.7
F25.8

63~630
100
1000
160
1600
200
2000
250
2500
320
3200
400
4000
500
5000
630
6300


63~630
100
1000
160
1600
200
2000
250
2500
320
3200


3.0~30
4.5
45

7.0
70

12
120

18
180

DN50

F50.0
F50.1
F50.2
F50.3
F50.4
F50.5

500~5000
630
6300
1000
10000
1600
16000
2000
20000
2500
25000


400~4000
630
6300
1000
10000
1600
16000


18~180
25
250
40
400

63
630

DN80

F80.0
F80.1
F80.2
F80.3
F80.4

1600~16000
2000
20000
2500
25000
4000
40000
6300
63000

1600~16000
2500
25000
4000
40000



70~700
120
1200
180
1800

DN100

F100.0
F100.1
F100.2
F100.3

4000~40000
6300
63000
8000
80000
10000
100000

4000~40000
6000
60000
8000
80000


180~1800

300
3000

DN150

F150.0
F100.1
F100.2
F100.3

8000~80000
10000
100000
15000
150000
20000
200000


8000~80000


300~3000

DN200

F200.0
F200.1

15000~150000
20000
200000





五、金属管浮子流量计选型表:

JZ-LZ

金属管转子流量计

代 码

公称通径DN

代 码

公称通径DN

15
25
40
50

DN15
DN25
DN40
DN50

80
100
150
200

DN80
DN100
DN150
DN200

代 码

测量介质

Y
Q

液体
气体

代 码

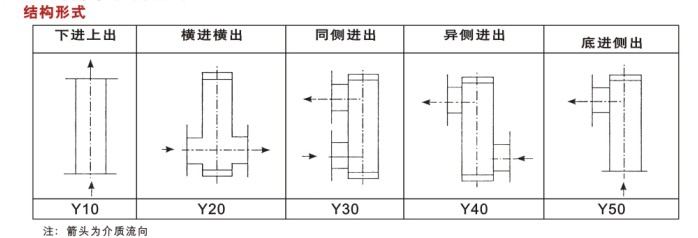

测量管结构

0
1
2
3R
3L

下进上出
下进上横出
下横进上横出
右进左出
左进右出

代 码

表体材质

2
4
6
P
T
L

321普通不锈钢
304
不锈钢
316L
不锈钢
304
内衬四氟

特殊材质订货时说明

代 码

表头指示器类型

M7
M9

液晶显示瞬时及累计
指针显示瞬时流量

代 码

输出信号

M
H

4~20mA
4~20mA+HART

代 码

报警信号

1
2
3

一个上限报警
一个下限报警
一个上限和一个下限报警

代 码

供电方式

D
C

24V DC
电池供电

代 码

附加功能(可复选)

T
Z
G
Y

夹套型
阻尼型
高温型
高压型

B

防爆

流量范围:0~□□□m3/h
