产品概述：
分体式电磁流量计是一种电磁感应式流量仪表，工作原理基于法拉第电磁感应定律。它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
JZ-LDE电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构；根据安装形式可分为管道式和插入式。
一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。

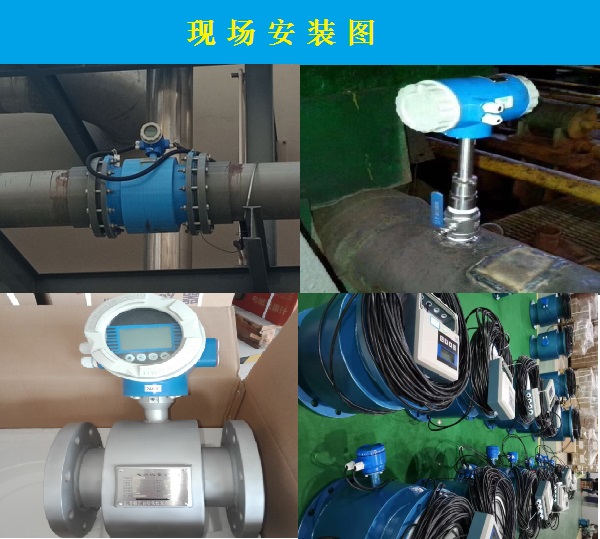

分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。
产品特点：
◆精度高，稳定性好，不受被测液体温度、压力、密度、粘度和导电率变化的影响。
◆传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。
◆接液材质可有多种选择，能用于各种腐蚀性液体测量。

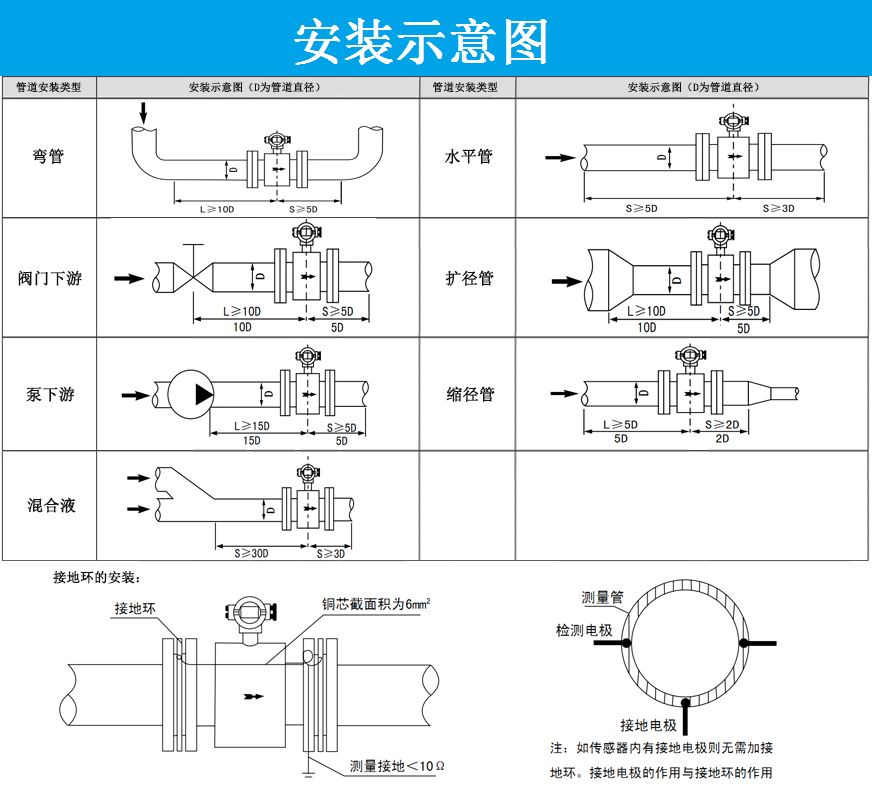

◆可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。
◆测量范围宽，量程比100∶1，量程可修改。
◆现场可零点校准，不影响测量精度。
◆功耗低，小于7W。
◆现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
◆中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。
◆故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
◆可正向流量累积、反向流量累积、双向流量差累积。
◆计量单位、小数点位自动转换。
◆防爆等级高，防爆标志Exd（ia）iaqⅡCT6。
◆多种信号输出备选 4～20mA、0～1kHz、HART、RS485等。
◆一键恢复出厂参数设定。
主要技术数据：

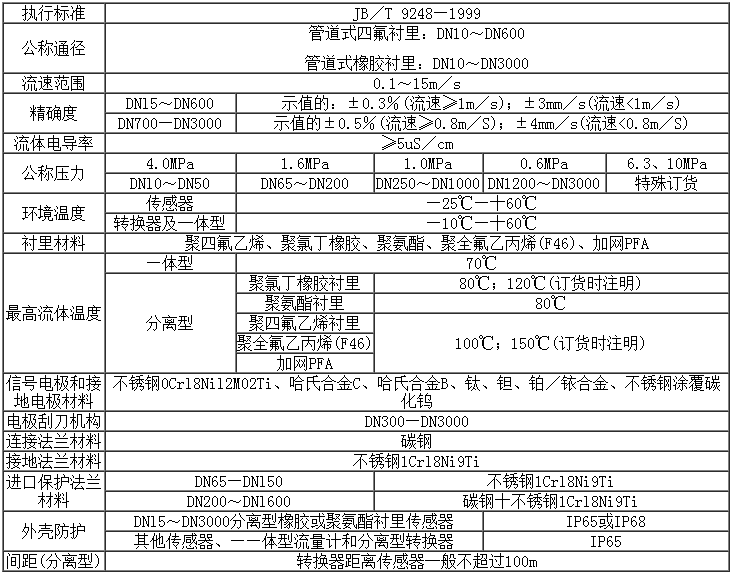

1、整机和传感器技术数据

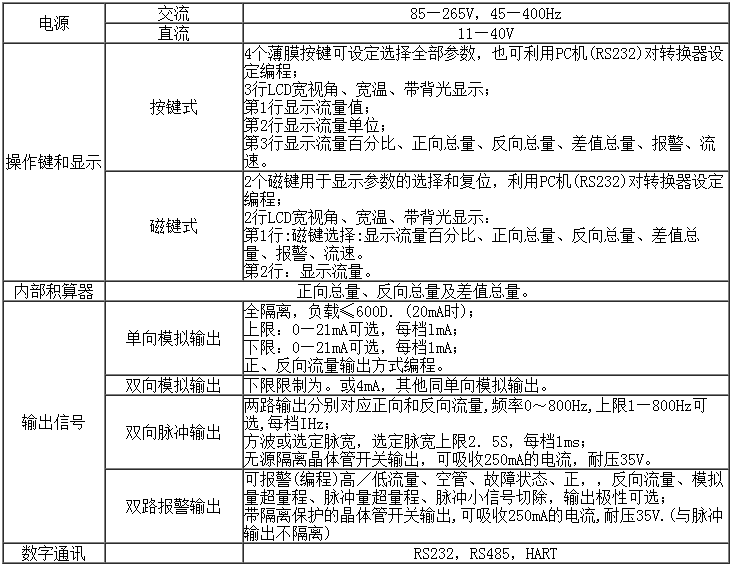

2、转换器技术数据

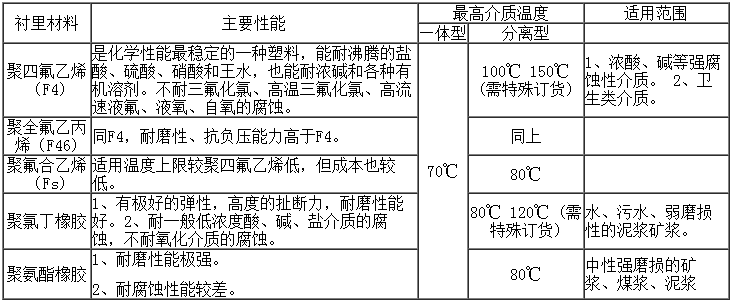

3、衬里的选择
4、进口保护法兰和接地法兰(或接地环)的选择

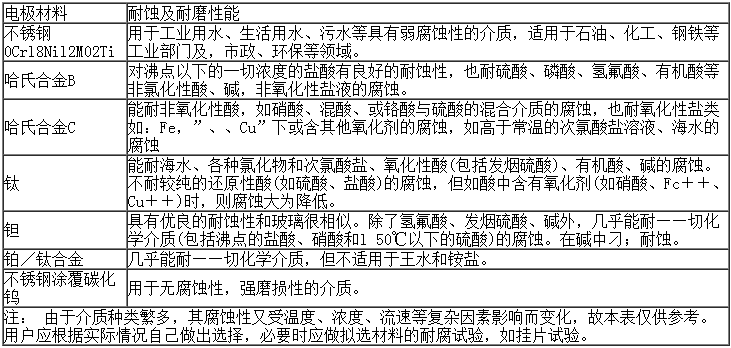

5、电极的选择
JZ-LDE系列电磁流量计仪表选型
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，小流速应不小于0.2m/s，大流速应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h）D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的***流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆JZ-LDE系列电磁流量计参考流量范围
|
通径（mm）
|
流量范围（m3/h）
|
通径（mm）
|
流量范围（m3/h）
|
|
DN15
|
0.32～6.36
|
DN450
|
286.13～5722.65
|
|
DN20
|
0.57～11.30
|
DN500
|
353.25～7065.00
|
|
DN25
|
0.88～17.66
|
DN600
|
508.68～10173.60
|
|
DN32
|
1.45～28.94
|
DN700
|
692.37～13847.40
|
|
DN40
|
2.26～45.22
|
DN800
|
904.32～18086.40
|
|
DN50
|
3.53～70.65
|
DN900
|
1144.53～22890.60
|
|
DN65
|
5.97～119.40
|
DN1000
|
1413.00～28260.00
|
|
DN80
|
9.04～180.86
|
DN1200
|
2034.72～40694.40
|
|
DN100
|
14.13～282.60
|
DN1400
|
2769.48～55389.60
|
|
DN125
|
22.08～441.56
|
DN1600
|
3617.28～72345.60
|
|
DN150
|
31.79～635.85
|
DN1800
|
4578.12～91562.40
|
|
DN200
|
56.52～1130.40
|
DN2000
|
5652.00～113040.00
|
|
DN250
|
88.31～1766.25
|
DN2200
|
6838.92～136778.40
|
|
DN300
|
127.17～2543.40
|
DN2400
|
8138.88～162777.60
|
|
DN350
|
173.09～3461.85
|
DN2600
|
9551.88～191037.60
|
|
DN400
|
226.08～4521.60
|
|
-------------------------------------------------------- |
电磁流量计选型表：
|
JZ-LDE
|
电磁流量计
|
|
代码
|
转换器形式
|
|
Y
F
|
一体式
分体式
|
|
代码
|
公称通径mm
|
|
15
…
2600
|
DN15
…
DN2600
|
|
代码
|
电极材料
|
|
3
Ta
HB
HC
Ti
P
|
316L不锈钢
钛
哈氏合金B
哈氏合金C
钽
铂铱合金
|
|
代码
|
内衬材料
|
|
N
PF
PC
|
氯丁橡胶
聚四氟乙烯
聚氯乙烯
|
|
代码
|
工作温度
|
|
E
H
|
≤80℃（常温型）
≤180℃（高温型）
|
|
代码
|
工作压力
|
|
1
2
4
6
8
|
PN1.0
PN2.5
PN4.0
PN6.3
PN16
|
|
代码
|
信号输出
|
|
M
H
|
4~20mA
4~20mA+HART协议
|
|
代码
|
通讯方式
|
|
无
R
|
无通讯
RS485 MUDBUS
|
|
代码
|
供电方式
|
|
A
D
|
220V AC
24V DC
|
|
|
