  江苏精正自动化仪表有限公司 >> 产品展示 >> 电磁流量计 >> 电磁流量计

电磁流量计
关键字:电磁流量计



产品概述:

电磁流量计是一种电磁感应式流量仪表,工作原理基于法拉第电磁感应定律。它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量,所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

JZ-LDE智能电磁流量计是我公司采用先进技术研制、开发与生产流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,我公司在产品结构、选材、制定工艺、生产装配与出厂测试等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。为适应测量现场需要,开发出高压型电磁流量计系统和插入式电磁流量计系统,特别插入式电磁流量计在大口径管道系统中应用具有良好的经济性、时效性、稳定性,在线安装型可以不停产安装与检修,使用简便。

JZ-LDE电磁流量计由传感器和智能信号转换器组成,根据转换器与传感器的装配形式可分为一体式和分体式二种结构;根据安装形式可分为管道式和插入式。

一体式: 转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。

分体式: 转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境状况较差的现场,如地井里,高温旁,人员不便到达的地方。

产品特点:

◆精度高,稳定性好,不受被测液体温度、压力、密度、粘度和导电率变化的影响。

◆传感器结构简单,无节流装置,不堵塞,适合各种含有固体颗粒、纤维、悬浮物的液体测量。

◆接液材质可有多种选择,能用于各种腐蚀性液体测量。

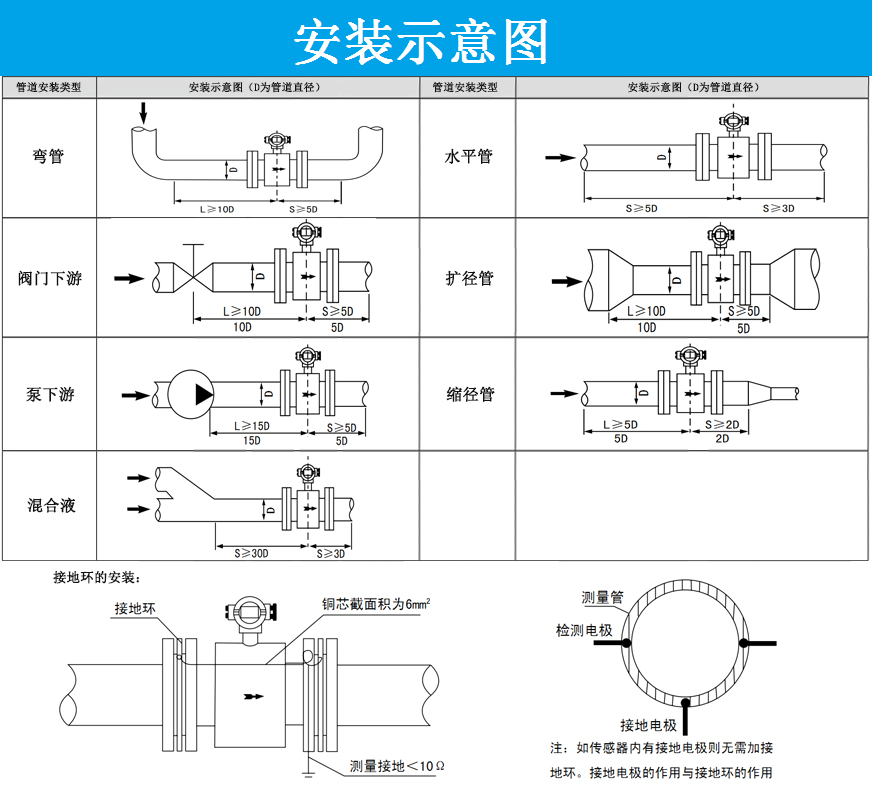

◆可水平、垂直、倾斜方式安装,只要保证测量管内充满液体和没气泡即可。

◆测量范围宽,量程比1001,量程可修改。

◆现场可零点校准,不影响测量精度。

◆功耗低,小于7W

◆现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。

◆中文菜单,可按提示进行参数查看和修改,四个按键功能由软件随时设定,方便易学。

◆故障自诊断,可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。

◆可正向流量累积、反向流量累积、双向流量差累积。

◆计量单位、小数点位自动转换。

◆防爆等级高,防爆标志ExdiaiaqCT6

◆多种信号输出备选 420mA01kHzHARTRS485等。

◆一键恢复出厂参数设定。

主要技术数据:

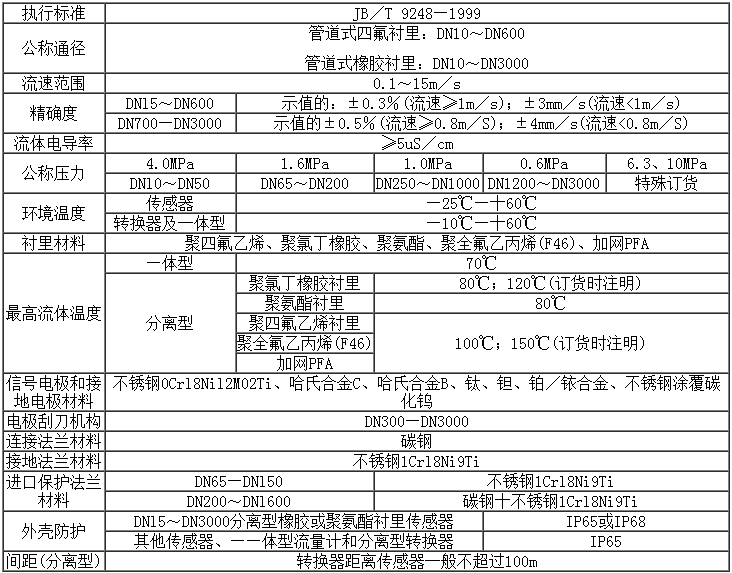

1、整机和传感器技术数据

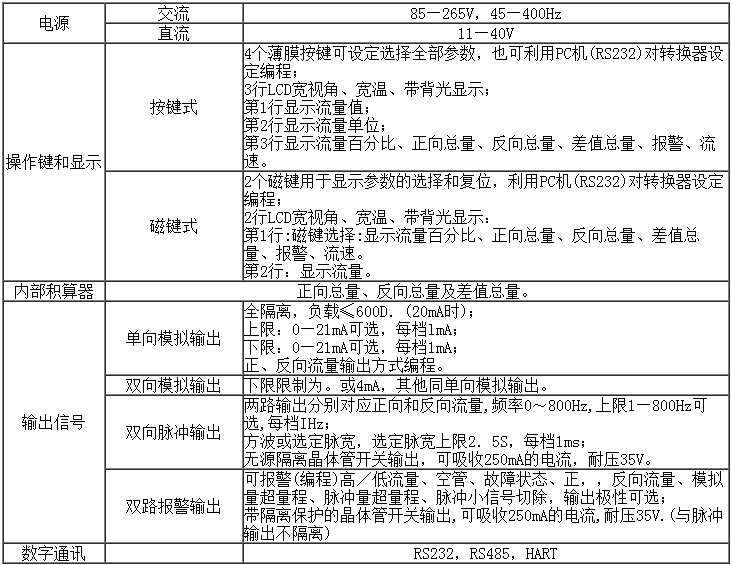

2、转换器技术数据

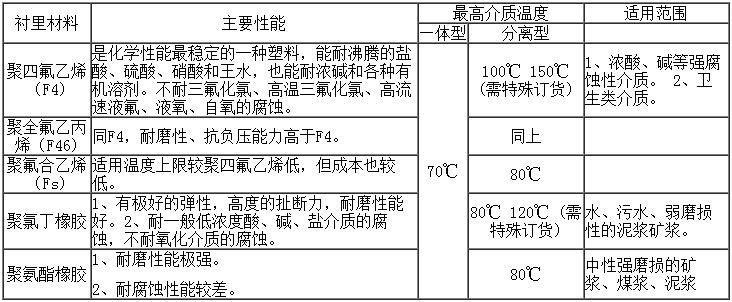

3、衬里的选择

4、进口保护法兰和接地法兰(或接地环)的选择

5、电极的选择

JZ-LDE系列电磁流量计仪表选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以24m/s为宜,在特殊情况下,小流速应不小于0.2m/s,大流速应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。

在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

Q=πD2V/4

Q:流量(㎡/hD:管道内径 V:流速(m/h

电磁流量计的量程Q应大于预计的***流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。

JZ-LDE系列电磁流量计参考流量范围

通径(mm)

流量范围(m3/h)

通径(mm)

流量范围(m3/h)

DN15

0.32~6.36

DN450

286.13~5722.65

DN20

0.57~11.30

DN500

353.25~7065.00

DN25

0.8817.66

DN600

508.6810173.60

DN32

1.4528.94

DN700

692.3713847.40

DN40

2.2645.22

DN800

904.3218086.40

DN50

3.5370.65

DN900

1144.5322890.60

DN65

5.97119.40

DN1000

1413.0028260.00

DN80

9.04180.86

DN1200

2034.7240694.40

DN100

14.13282.60

DN1400

2769.4855389.60

DN125

22.08441.56

DN1600

3617.2872345.60

DN150

31.79635.85

DN1800

4578.1291562.40

DN200

56.521130.40

DN2000

5652.00113040.00

DN250

88.311766.25

DN2200

6838.92136778.40

DN300

127.172543.40

DN2400

8138.88162777.60

DN350

173.093461.85

DN2600

9551.88191037.60

DN400

226.084521.60

  --------------------------------------------------------

电磁流量计选型表:

JZ-LDE

电磁流量计

代码

转换器形式

Y
F

一体式
分体式

代码

公称通径mm

15

2600

DN15

DN2600

代码

电极材料

3
Ta
HB
HC
Ti
P

316L不锈钢

哈氏合金B
哈氏合金C

铂铱合金

代码

内衬材料

N
PF
PC

氯丁橡胶
聚四氟乙烯
聚氯乙烯

代码

工作温度

E
H

≤80℃(常温型)
≤180℃
(高温型)

代码

工作压力

1
2
4
6
8

PN1.0
PN2.5
PN4.0
PN6.3
PN16

代码

信号输出

M
H

4~20mA
4~20mA+HART
协议

代码

通讯方式


R

无通讯
RS485 MUDBUS

代码

供电方式

A
D

220V AC
24V DC
