精正自动化 JZ-LDE系列 卫生型电磁流量计 测量各类导电液体的体积流量
所属分类：流量计 服务热线：0517-86884918 18915125885
适用于石油、化工、冶金、轻纺、造纸、食品、制药、环保等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
产品概述：
JZ-LDE卫生型电磁流量计流量的测量不受流量的密度、粘度、温度、压力、 和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
JZ-LDE卫生型电磁流量计测量管道内无阻流件，因此没有附加的压力损失，测量管道内无可移动部件，因此传感器寿命长。
JZ-LDE卫生型电磁流量计传感器所需的直管段较短，方便安装，传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，可耐腐蚀和磨损，双向测量系统，可测正反向流量。
JZ-LDE卫生型电磁流量计产品优点：
1.传感器最重要的部件－线圈作最优化的设计，并通过最严格的实流试验，切实保证产品的测量精度
2.信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度
3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的最主要的生产工艺），特别是安装线圈后的最后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供精确的测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低
8.特殊介质测量（如浆液）采用高频励磁，消除杂波干扰
9.采用16位嵌入式微处理器，运算速度快，精度高
10.全数字处理，抗干扰能力强，测量可靠，精度高
11.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好
12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高
13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作，使用方便，操作简单，易学易懂
15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16.具有自检与自诊断功能，并在屏幕上显示
17.独特的防雷设计
JZ-LDE卫生型电磁流量计的正确接线
①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样
②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。
③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。

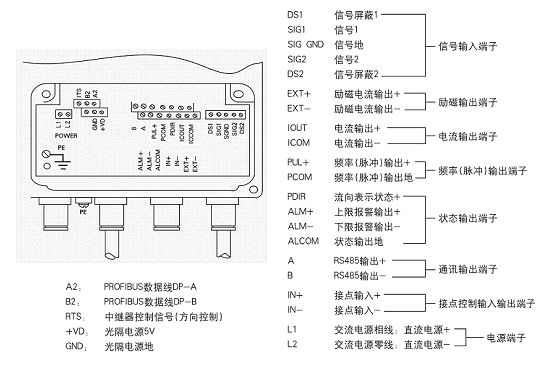

一体型电磁流量计的接线：
①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样
②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。
③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。

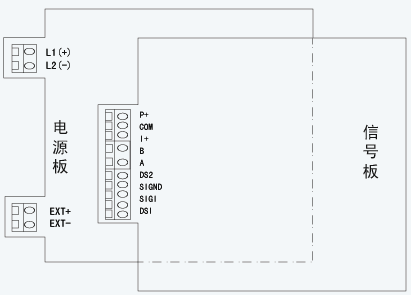

分体型电磁流量计的接线：
 电磁
LDE卫生型电磁流量计如何在管道上安装：
应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；
应安装在管道上上升处；
在开口排放管道安装，应安装在管道的较低处；
若管道落差超过5m时，在传感器的下游安装排气阀；
应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；
|
1、入口
|
2、溢流管
|
3、入口栅
|
4、清洗孔
|
|
5、流量计
|
6、短管
|
7、出口
|
8、排放阀
|
如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
·非测量电极的轴线必须近似于水平方向；
·测量管道内必须完全充满液体；
·流量计前方最少要有5＊ D(D为流量计内径)长度的直管段，后方最少要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；
|
