  江苏精正自动化仪表有限公司 >> 产品展示 >> 变送器仪表系列 >> 压力变送器

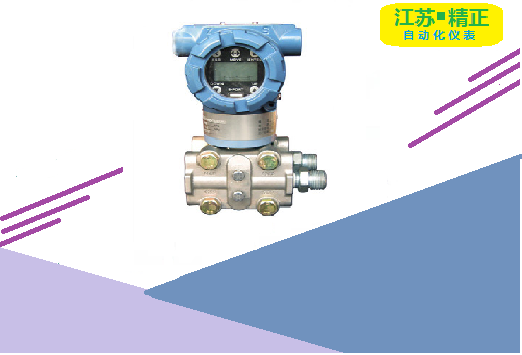

压力变送器
关键字:智能压力变送器,精巧型压力变送器,变送器



    JZ-3851GP智能压力变送是我公司生产的采用电容式压力检测元件,传感器经高性能电子放大器将压力信号转换成420mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸汽等介质的压力,以及与压力有比例关系的液位、流量等数据。

    JZ-3851GP智能压力变送采用智能主板,具有HART协议通讯功能。可与HART手操器进行通讯,实现远程设定与监控等功能。也可以通过按键方式实现现场调零、组态等操作。

一、智能压力变送器的组成及原理图:

    智能压力变送器由智能传感器和智能电子板两部分组成,智能传感器部分包括:电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成;智能电子板板部分包括:微电脑控制器及外围电路组成,完成压力信号到420mADC的转换。


二、技术参数:

1. 性能规格:(零基准校验范围,参考条件下,硅油充液,316L不锈钢隔离膜片。)

1) 参考精度:

数字、智能:±0.2%校验满量程;

模拟、线性:±0.5%校验量程。

2)稳定性:

数字、智能:6个月,±0.1%URL

模拟、线性:6个月,±0.2%URL

3)环境温度影响:

数字、智能:零点误差:±0.2%URL/56、总体误差:±(0.2%URL+0.18%校验量程)/56

模拟、线性:零点误差:±0.5%URL/56、总体误差:±(0.5%URL+0.5%校验量程)/56

4)振动影响:在任意轴向上,200Hz下振动影响为±0.05%URL/g
5)电源影响:小于±0.005%输出量程/伏特。

6)负载影响:没有负载影响,除非电源电压有变化。

7)电磁干扰/射频干扰(EMI/RFI影响):由201000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。

8)安装位置影响:

零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。

2. 功能规格:

1)测量范围:00.12541370KPa
2)零点与量程:

数字、智能:可用本机量程和零点按钮调整,或用HART手操器远程调整;

模拟、线性:量程和零点连续可调。

3)零点正、负迁移:零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
4)输出:

数字、智能:420mA DC,用户可选择线性或平方根输出。数字过程变量叠加在420mA 信号上,可供采用HART协议的上位机使用
模拟、线性:420mA DC,与过程压力成线性。

三、压力变送器外形尺寸图及安装图:



四、压力变送器选型表:

JZ-3851

智能电容式变送器

类型

GP

智能压力变送器

AP

智能绝压变送器

输出信号

E

420mAHART协议数字通讯

S

420mA

量程范围

1

-100100kPa

2

00.660kPa

3

00.033MPa

4

00.1414MPa

5

00.660MPa

接液材质

S

本体

膜盒

排气 螺钉

SCS14A

SUS316L

SUS316L

T

其它材质要求订货时请注明

管道连接

M

M20*1.5过程接头

N

1/2NPT过程接头

Y

用户约定

安装方式

2

垂直安装,右面高压,过程接头在上

3

垂直安装,右面高压,过程接头在下

4

垂直安装,左面高压,过程接头在上

7

垂直安装,左面高压,过程接头在下

8

水平安装,右面高压

9

水平安装,左面高

显示表头

M3

LCD显示表

M2

LED显示表

N

无表头显示

安装支架

A

SECC 平托架

B

SUS304 平托架

C

SECC L型托架

D

SUS304 L型托架

其它要求

订货时说明
