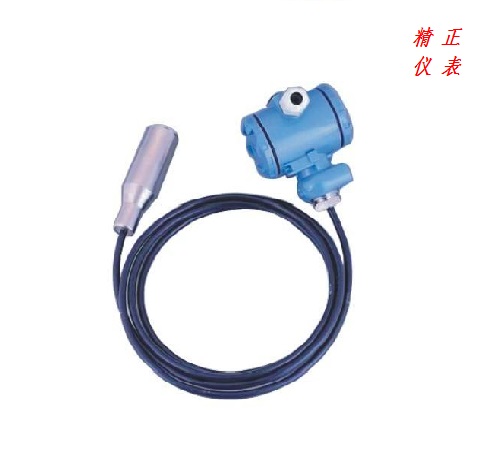

扩散硅液位变送器
关键字:扩散硅液位变送器,液位变送器,变送器





扩散硅液位变送器:

1、概述

        选用进口扩散硅压力芯片制成,当外界液位发生变化时,压力作用在不锈钢隔离膜片上,通过隔离硅油传递到扩散硅压力敏感元件上引起电桥输出电压变化,经过精密的补偿技术、信号处理技术、转换成标准的电流信号。该电流信号的变化正比于液位的变化。

2、特点

    1)使用被测介质广泛,可测油、水及与316不锈钢兼容的糊状物,具有一定的防腐能力。
    2)高准确度、高稳定性、选用进口原装传感器,线性好,温度稳定性高。
    3)体积小、重量轻、安装、调试、使用方便
    4)不锈钢全封闭外壳,防水好。
    4)不锈钢全封闭外壳,防水好。


3、技术指标

测量范围 0.5-100m 通电电缆材料 聚氯乙烯 PVC
精 度 0.5 级 供电电压 12-36VDC
负载电阻 ≤ 750 Ω 输出信号 4-20mA
使用环境温度 0-70 ℃ 长期稳定性 0.3 % F.S/ 年
外壳保护等级 IP65 温度漂移 0.3 % F.S ℃
外壳材料 铝合金 绝缘电阻 > 20MΩ
直 径 34mm

4、 工作原理

   当被测介质(液体)的压力作用于传感器时,压力传感器将压力信号转换成电信号,经差分放大和输出放大器放大,最后经 V/A 电压电流转换成与被测介质(液体)的液位压力成线性对应关系的 4-20mA 标准电流输出信号。

5、 型号选择

液 位 变 送 器

TY-YB 1 1 B 1 N 1
现场指示形式 1 现场无指示
2 100 %等分刻度指示
3 液晶显示
测 量 范 围 1 0-1m
2 0-5m
3 0-10m
4 0-20m
5 0-35m
6 0-70m
7 0-210m
精 度 等 级 B 0.25 % F.S
C 0. 5 % F.S
传 感 器 结 构 1 节流型
2 防阻塞型
防 爆 方 式 N 普通不防爆
I 本安防爆
结 构 形 式 1 投入式
2 直杆式
3 螺纹式
4 法兰式
5 防腐式
