精正自动化 JZ-3851AP智能绝压变送器

所属分类： 变送器        服务热线：0517-86884918 18915125885

适用场合：工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

产品概述：

JZ-3851AP智能绝压变送器是我公司生产的采用电容式压力检测元件，传感器经高性能电子放大器将绝压信号转换成4～20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸汽等介质的绝对压力，以及与压力有比例关系的液位、流量等数据。

JZ-3851智能压力变送器采用智能主板，具有HART协议通讯功能。可与HART手操器进行通讯，实现远程设定与监控等功能。也可以通过按键方式实现现场调零、组态等操作。

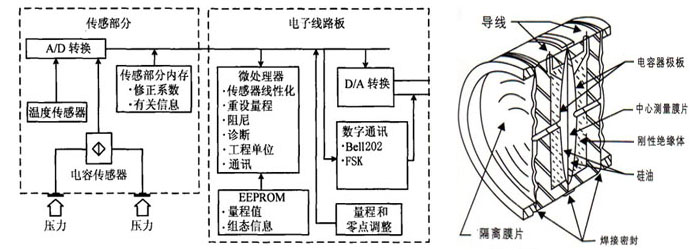

一、智能压力变送器的组成及原理图：

   智能压力变送器由智能传感器和智能电子板两部分组成，智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成；智能电子板板部分包括：微电脑控制器及外围电路组成，完成压力信号到4～20mADC的转换。

二、技术参数：

1. 性能规格：（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片。）

（1） 参考精度：

①数字、智能：±0.2%校验满量程；

②模拟、线性：±0.5%校验量程。

（2）稳定性：

①数字、智能：6个月，±0.1%URL；

②模拟、线性：6个月，±0.2%URL。

（3）环境温度影响：

①数字、智能：零点误差：±0.2%URL/56℃、总体误差：±(0.2%URL+0.18%校验量程）/56℃；

②模拟、线性：零点误差：±0.5%URL/56℃、总体误差：±(0.5%URL+0.5%校验量程）/56℃；

（4）振动影响：在任意轴向上，200Hz下振动影响为±0.05%URL/g
（5）电源影响：小于±0.005%输出量程/伏特。

（6）负载影响：没有负载影响，除非电源电压有变化。

（7）电磁干扰/射频干扰（EMI/RFI影响）：由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。

（8）安装位置影响：

零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。

2. 功能规格：

（1）测量范围：0～0.125～41370KPa
（2）零点与量程：

①数字、智能：可用本机量程和零点按钮调整，或用HART手操器远程调整；

②模拟、线性：量程和零点连续可调。

（3）零点正、负迁移：零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
（4）输出：

①数字、智能：4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用
①模拟、线性：4～20mA DC,与过程压力成线性。

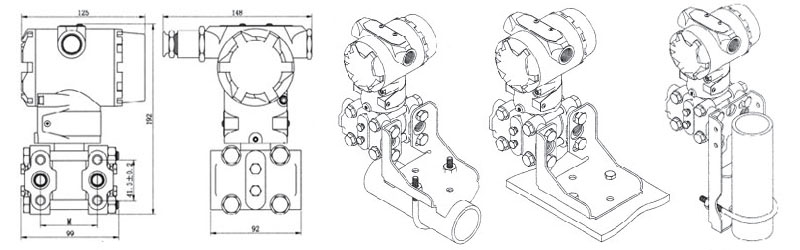

三、压力变送器外形尺寸图及安装图：

四、压力变送器选型表：

JZ-3851	智能电容式变送器
类型	GP	智能压力变送器
	AP	智能绝压变送器
输出信号		E	4～20mA，HART协议数字通讯
		S	4～20mA
量程范围			1	-100～100kPa
			2	0～0.6～60kPa
			3	0～0.03～3MPa
			4	0～0.14～14MPa
			5	0～0.6～60MPa
接液材质				S	本体				膜盒		排气 螺钉
					SCS14A				SUS316L		SUS316L
				T	其它材质要求订货时请注明
管道连接					M	带M20*1.5过程接头
					N	带1/2NPT过程接头
					Y	用户约定
安装方式						2	垂直安装，右面高压，过程接头在上
						3	垂直安装，右面高压，过程接头在下
						4	垂直安装，左面高压，过程接头在上
						7	垂直安装，左面高压，过程接头在下
						8	水平安装，右面高压
						9	水平安装，左面高
显示表头							M3	LCD显示表
							M2	LED显示表
							N	无表头显示
安装支架								A		SECC 平托架
								B		SUS304 平托架
								C		SECC L型托架
								D		SUS304 L型托架
其它要求										订货时说明
