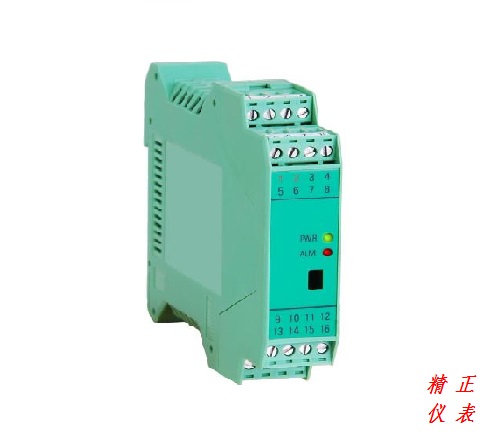

精正自动化  WB系列 导轨式温度变送器 液体、蒸汽和气体介质以及固体表面温度

所属分类：温度仪表  服务热线：0517-86884918 18915125885

适用于直接测量各种液体、蒸汽和气体介质以及固体表面温度。

产品概述：

  JZ-WB系列导轨式温度变送器是将电阻信号转换成4～20标准信号给二次表或DCS系统的信号转换变送器。输入单路或双路热电偶、热电阻信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。
一、技术特点:
  导轨式温度变送器采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用，同时，数字化技术的应用彻底克服了传统温度变送器线性差的缺点，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度飘移自动补偿等诸多先进技术，并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。以上各项技术领先国际先进水平.
  导轨式温度变送器的适用性:导轨式温度变送器可以与单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。
二、技术参数：
1.系统传输准确度：±0.2%×F·S；
2.温度漂移：≤0.0015%F·S/℃；
3.冷端温度补偿准确度：±0.1%；
4.测量热电阻时允许的引线电阻：≤50Ω；
5.工作温度：工业级标准 -10～+55℃；
6.电流输出允许外接的负载阻抗:4～20mA输出时0～500Ω、0～10mA输出时0～1KΩ需要更大的负载能力请在订货时说明。
7.电磁兼容:符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求；
8.输入/输出/电源/通讯/双路间绝缘强度：≥1500V.ac；
9.储运环境温度：-40～+80℃；
10.相对湿度：10-90％RH（40℃时）；
11.供电电源：交流： AC 95～265V；
12.直流：DC12V～32V（反接保护）
13.输入功率：0.9～1.8W（与型号有关，详见本手册附录中关于输入功率的计算方法）；
14.通讯接口：RS232 或 RS485，MODBUS软件协议（选配）。
15.外形尺寸：宽×高×深：22.5×100×115mm；
16.净 重：140g。±20g
三、型号代码及说明：

JZ-WB□□－□－□-□/□导轨式温度变送器
代 号	仪表类型
Z	热电阻
R	热电偶
代号	分度号
P	铂 Pt100
N	镍铬-镍硅 K
E	镍铬-铜镍 E
代号	信号数量
S1	一进一出
S2	一进两出
S3	两进两出
代号	量程范围
标注	□□～□□□℃
