远传磁翻板液位计的工作原理：

远传型磁翻板液位计是一种结构简单、使用方便的液位控制装置，它由基本型与干簧管远传变送器两部分组合而成。其中，基本型即磁翻板液位计，也称为磁浮子液位计，它是基于连通器结构、浮力原理和磁性耦合特性实现液位的实时测量。当被测容器中的液位升降时，主测量管内用于感知液位变化的磁性浮子也随之升降，浮子内的永久磁钢通过磁性耦合驱动主测量管外部的磁性翻片翻转180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置。当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处即为容器内液位的实际高度，从而实现液位的准确测量，进行就地显示。但在现代工业化生产中，通常现场被测装置内的液位需要进行远程监控，从而出现了干簧管远传变送器装置。将干簧管远传变送器装置的外保护管捆绑在液位计的主测量管外表面上，使变送器内的干簧管元件处在主测量管内磁浮子磁耦合范围内。当主体管内的磁浮子随液位升降时，浮子内的磁钢便使传感器内相对应位置上的干簧管的触点吸合，引起连入回路的电阻数目发生变化，产生随液位变化相对应的电阻信号；再通过信号转换器，就可以把电阻信号转化为4～20mA的电流标准信号输出。该信号可方便地与电动型仪表、显示仪配套使用，达到显示、控制、调节和报警的目的。

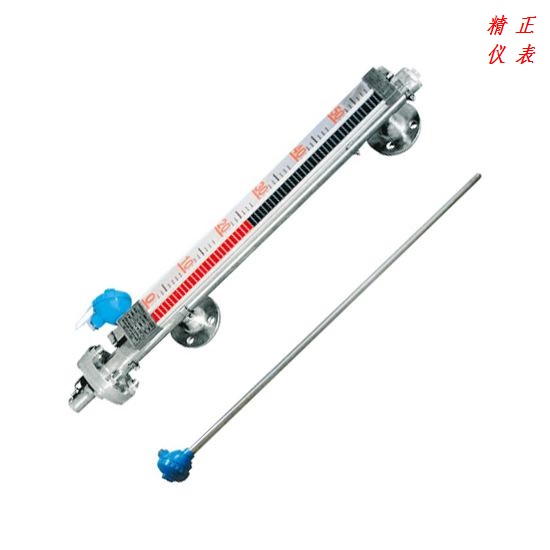

JZ-UFYZ侧装远传型磁翻板液位计产品概述：

      UFYZ侧装远传型磁翻板液位计是应用户需要将液位信号传送到控制中心而研发的一种液位计，它既有磁翻板液位计现场指示直观之优点，又有UIZ内装型液位计能将液位信号远传至室

内便于集中指示和控制的特点。是UFZ磁翻板液位计的改进型，具有安全可靠、观察方便、液位指示清晰、直观等优点。可广泛应用于石油、化工、化肥、橡胶、医药、船舶、军事、电力

食品等行业的各种塔、罐、球型压力容器和锅炉等设备作介质液面的位置指示和控制。

主要技术指标：

       1、测量范围（mm）： 300-19000   2、介质密度（g/cm3）:0.5-2    3、工作温度（度）：-40-350  4、压力等级（MPa）：≤32  5、测量精度（mm）：≤±10   6、远传距离（m）：1000

工作原理：

        在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻

为红色（或银色翻为金色），以指示实际液面高度。

特点及适用场所：

       1、适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。

       2、加装液位传送器及磁性开关，不须停机可随时安装或调整。

      3、若电源中断，现场磁性开关亦不受影响，准确性高。

      4、每10公分加一不同颜色的色片，使液位容易辨别。

      5、适用于染整设备、废水处理、发电厂、化工设备、热媒油锅炉和石化工业等。
