  江苏精正自动化仪表有限公司 >> 产品展示 >> 温度仪表系列 >> 铠装热电阻

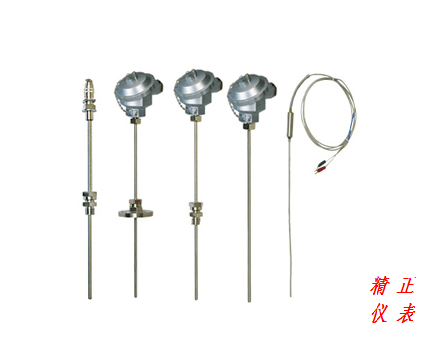

铠装热电阻
关键字:铠装热电阻,热电阻,防爆热电阻

          WZK铠装热电阻是一种温度传感器,它比装配式热电阻直径小,易弯曲,抗震性好,适宜安装在装配式热电阻无法安装的场合,我公司生产的WZPK系列铠装热电阻采用引进热电阻测温元件,因此,具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。
   铠装热电阻外保护套采有不锈钢,内充满高密度氧化物质绝缘体,因此,铠装热电阻具有很强的抗污染性能和机械强度,适合安装在环境恶劣的场合。

铠装热电阻可用于测量-200600范围内温度,可直接用铜导线和二次仪表连接使用,由于铠装热电阻具有良好的电输出特性,可为显示仪表、记录仪、调节仪、扫描器、数据记录仪以及电脑提供精确的温度变化信号。

一、工作原理:

在温度作用下,热电阻丝的电阻随之变化而变化,显示仪表将会指示热电阻产生的电阻值所对应的温度值。

二、主要技术指标:

1.热电阻感温元件100时的电阻值(R100)和它在0时的电阻R0比值:(R100/R0),

分度号Pt100A R0=100±0.06ΩB R0=100±0.12ΩR0/R100=1.3850

2.量程规格

型号

分度号

测温范围

精度等级

允许偏差t

WZPK

Pt100

-200600

A

-200600时允差±(0.15+0.002|t|

B

-200500时允差±(0.30+0.005|t|)



三、铠装热电阻选型表:

WZK-□□□□□-□-/-铠装热电阻

代 号

热电阻类型

P

Pt100分度号|铂热电阻

C

Cu50分度号|铜热电阻    -50150

代 号

测温元件形式

K

铠装热电阻芯子|铠装热电阻芯子的直径为Ф6mm

代号

热电阻对数

省略

单支式

2

双支式

代号

安装固定装置

1

无固定装置

2

固定螺纹(螺纹M27×2)

3

活动法兰

4

固定法兰

5

活动法兰角尺型

6

锥形盲孔管

代号

接线盒形式

3

防水接线盒

4

隔爆接线盒

5

不锈钢接线盒

代号

保护管外径 mm

0

ф12

1

ф16

2

ф20

代号

保护管材料



1

1Cr18Ni9Ti

最常用的热电偶保护管

3

304

耐腐蚀优于1Cr18Ni9Ti的金属护管

6

316

能抗化工生产过程的绝大多数强腐蚀的金属护管

代号

长度 mm/插深mm

L/l

□□□mm/□□□mm

代号

热电阻精度等级

省略

B(国内常规供货)

I

A
