适用于直接测量各种生产过程的0℃~1100℃范围内液体、蒸汽和气体介质以及固体表面温度。

产品概述：

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

主要技术指标
测温范围和准确度

类别	代号	分度号	套管外径mm	常用温度℃	最高使用温度℃	允许偏差
						测量范围℃	允差值
铂铑10-铂	WRPK	S	≥Φ3	1100	1200	0-1200	±1.5℃或±1.5%t
镍铬-铜镍	WREK	E	≥Φ3	600	700	0-700	±2.5℃或±0.75%t
镍铬-镍硅	WRNK	K	≥Φ3	800	950	0-900	±2.5℃或±0.75%t
铜-铜镍	WRCK	T	≥Φ3	350	400	小于-200	未作规定
						-40-350	±0.75%t
铁-铜镍	WRFK	J	≥Φ3	500	600	0-600	±2.5℃或±0.75%t

 注："t"为被测温度的绝对值。
T型分度号产品需与本厂协商订货。

铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定：

热响应时间τ0.5S	接壳式	绝缘式
套管直径（mm）
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

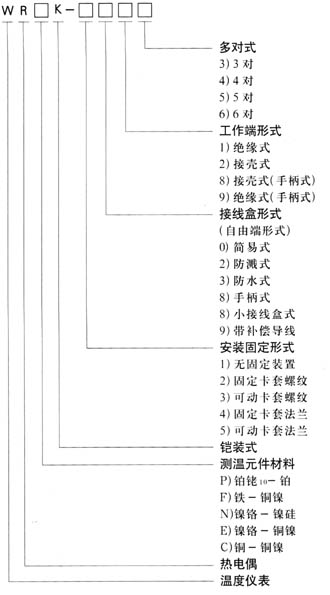

 ● 型号表示
