  江苏精正自动化仪表有限公司 >> 产品展示 >> 温度仪表系列 >> 压簧固定热电偶

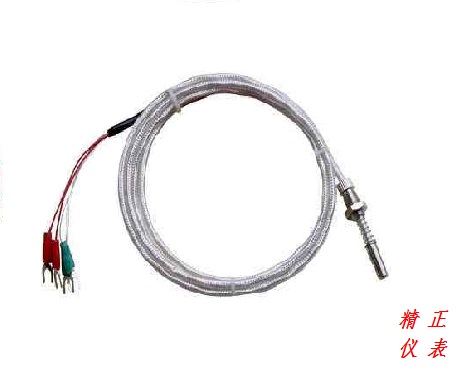

压簧固定热电偶
关键字:压簧固定热电偶 , 压簧固定, 热电偶

精正自动化  WR□T-01型  压簧式固定热电偶  液体、蒸汽和气体介质以及固体表面温度

所属分类:温度仪表  服务热线:0517-86884918 18915125885

适用于石油、化工、冶金、轻纺、造纸、食品、制药、环保等工业部门的介质温度计量。


产品概述:

WR□T-01型压簧式固定热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。与显示仪表等配套使用,可直接测量 0~400℃ 范围内的温度。
压簧式固定热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤出机、轻纺、食品等工业。
一、结构原理:
WRET-01型压簧式固定热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
二、安装方法:
WRET-01型压簧式固定热电偶是将其固定安装在被测物体上面,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套。
压簧式热电偶系列具有各种连接:螺钉式、卡帽压簧式、活动螺母缓冲簧式、垫圈式等多种形式。

型号规格




型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

E ( EA-2 ) *

0-400

<5

不锈钢 1Cr18Ni9Ti

WRNT-01
K ( EU-2 ) *
0-400
<5
不锈钢 1Cr18Ni9Ti

规格

连接螺栓mm

总长 Lmm

保护管 l  mm

1000
1500
2000
2500
3000
3500
4000

30
30
30
30
30
30
30

35 或 70

1000
1500
2000
2500
3000
3500
4000

60
60
60
60
60
60
60


注:订货须写明:1)产品名称及型号
2)总和置深
3)分度号打“*”表示特殊规格订货
