  江苏精正自动化仪表有限公司 >> 产品展示 >> 液/物位仪表系列 >> JZ-RD600型智能雷达物位计

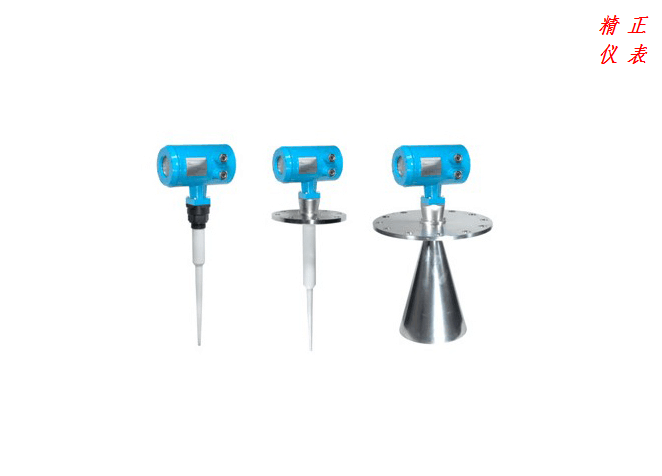

JZ-RD600型智能雷达物位计
关键字:雷达物位计,物位计



JZ-RD600型智能雷达物位计概述:

      RD系列传感器是先进的雷达式物位测量仪表,测量距离最大20米,可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量,输出4~20ma模拟信号。

特性与优势:
      采用先进的非接触式测量
      采用极其稳定的材料制造
      测量液体、固体介质的物位
      可以测量所有介电常数>1.8的介质
      测量范围0…20m(可以扩展到35米)
      采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输
      4~20mA输出或数字型信号输出   分辨率1mm
      不受噪音、蒸汽、粉尘、真空等工况影响
     不受介质密度、粘稠度和温度的变化的影响
      过程压力可达40bar
      过程温度可达250℃

测量原理:
       高频微波脉冲通过天线系统发射并接收,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
       即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可以准确的识别出物位的回波。

产品选型:



RD604(棒式雷达)

RD605(喇叭口式雷达)

                                        天线型、材     料 天线延长管   过程连接                                            密封/过程温度              外壳/防护等级 电缆进线 现场显示 通讯器 特殊选型


P 标标准型(非防爆)

I 防爆型(Exd II BT4)




4  棒式/PTFE

5 喇叭天线




F 不延长

A 200mm

B 300mm

C 400mm




1 G1-1/2A 螺纹 PN40 PTFE

2 法兰DN50 PN40C型,DIN250I/不锈钢、(16mm)

3 法兰DN80 PN40C型,DIN250I/不锈钢、(16mm)

4 法兰DN100 PN16C型,DIN250I/不锈钢、(16mm)

5 法兰DN150 PN16C型,DIN250I/不锈钢、(16mm)

6 法兰DN200 PN16C型,DIN250I/不锈钢、(16mm)

7 法兰DN250 PN16C型,DIN250I/不锈钢、(16mm)




1  Viton/-20~130度

2 Kalrez/-40~150度

3 Viton/-40~200度 带散热片

4 Kalrez/-40~220度 带散热片


            A 铝/IP67


M  M20X1.5

N 1/2NPT




Y 带

N 不带




Y 带

N 不带




Y 带

N 不带























































































(文章来源:www.china-jzyb.com)
