产品概述：

JZ-URD860系列雷达液位计是我公司生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。
JZ-URD860系列雷达液位计采用了高达26GHz的发射频率，高频率与信噪比，是低介电常数介质的最佳选择，波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度与可靠性，测量盲区更小，对于小罐测量也会取得优异效果，波长更短，对于小颗粒介质与倾斜的介质表面的物位测量效果更好，且几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响。

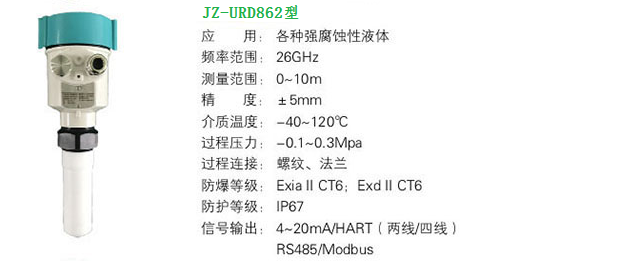

防腐雷达液位计采用四氟棒式天线，法兰采用PTFE材质，对有腐蚀性的酸、碱及化工原料的罐、塔、釜、槽等液位的测量。
工作原理：
雷达液位计天线发射较窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。

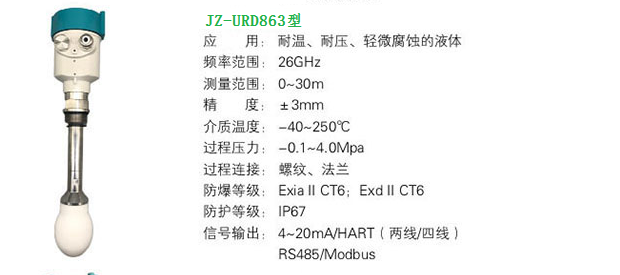

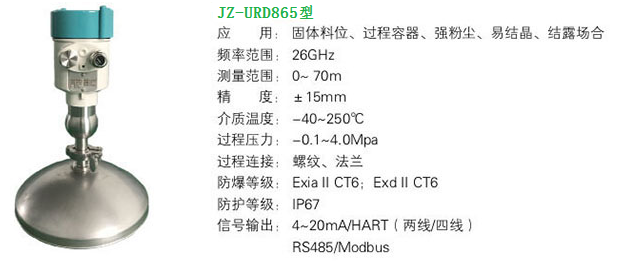

技术参数：

外观尺寸：

安装图：

产品选型：

JZ-URD	智能雷达液位计
代 码	脉冲频率
62 86 88	6.3GHz 26GHz 80GHz
代 码	天线类型
1 2 3	喇叭天线 棒式天线 球面天线
代 码	天线材质
0 A B	不锈钢（喇叭天线） PP/-40～80℃(棒式天线) PTFE/-40～230℃(棒式天线)
代 码	法兰规格
5 8 10 15 N	DN50 PN16 DN80 PN16 DN100 PN16 DN150 PN16 其它规格订货时说明
代 码	法兰材质
B P PF	不锈钢（通常为304） PP塑料 PTFE聚四氟乙烯
代 码	温度类型
T1 T2	常温型 高温型
代 码	防爆等级
0 B C	非防爆 ExdIIBT4 ExdIICT6
标注测量范围
