精正自动化  JZ-UHZ系列 侧装式磁翻板液位计  测量罐体液位高度

所属分类：磁翻板液位计  服务热线：0517-86884918 18915125885

适用于各种容器的介质液位测量;红绿显示鲜艳，显示亮度高，可视距离远，标尺清晰，显示角度大，是旧式液位计的换代产品，广泛应用于电力，冶金，石油，化工，环保，船舶，等行业各种塔，罐和锅炉设备的液位测量和控制。

产品概述：

   磁翻板液位计安装于罐桶槽各种容器外侧延伸管上，容器内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃，易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需要多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

技术参数

1.测量范围LD：0～15000mm
2.介质温度：-80～450℃
3.介质密度：≥0.45g/cm3

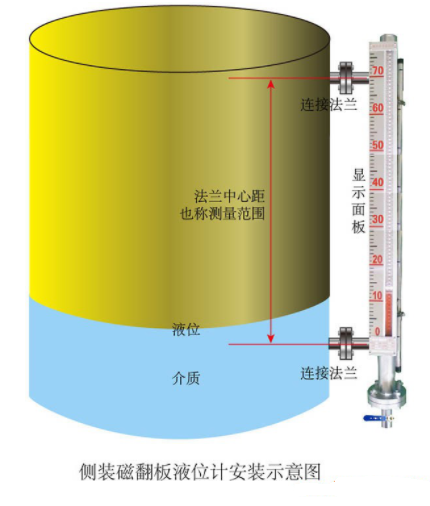

4.安装方式：侧装或顶装
5.安装法兰：常规DN25（其它规格订货时说明）
6.防护等级：IP65
7.测量精度：±10mm
8.输出信号：4～20mA或4～20mA+HART
9.防爆等级：dIIBT4～6、iaIICT4～6
10.材质规格：不锈钢304/316、304/316衬四氟、钛合金、塑料

结构及工作原理

          1、基本型
    根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

系统构成及接线

    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆，上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体，最高表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地，用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF

磁翻板液位计选型表：
