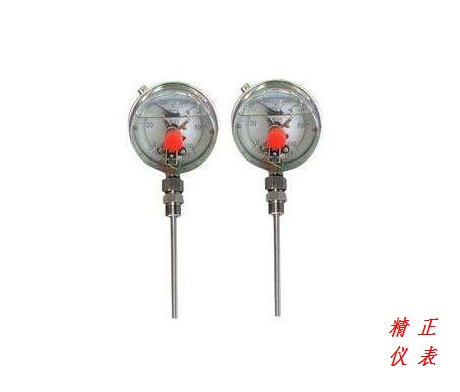

耐震电接点双金属温度计
关键字:耐震电接点双金属温度计,电接点双金属温度计,双金属温度计

产品概述:
WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。并在温度达到预定值时发出信号,接通控制电路,达到自动控制的报警得目的。
该耐震电接点双金属温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动.在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
一、主要特点:
1.现场显示温度,直观方便;安全可靠,使用寿命长;
2.多种结构形式,可满足不同要求。无汞害,易读数,坚固耐震。
3.保护管材为1Gr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。
4.抽芯式温度计可不停机短时间维护或更换机芯。
5.一体式有轴向型、径向型、135º型、万向型等品种齐全,适应于各种现场安装的需要。
二、工作原理:
耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。
三、技术参数:
1.执行标准:JB/T8803-1998  GB3836-83;
2.标度盘公称直径:60mm、100、150;
3.精度等级:1.5级;
4.热响应时间:≤40S;
5.防护等级:IP55;
6.角度调整误差:角度调整误差应不超过其量程的1.0%;
7.回差:回差应不大于基本误差限的绝对值;
8.重复性:重复性极限范围应不大于基本误差限绝对值的1/2。

量程选择:

-80~40

-40~80

0~50

0~100

0~150

0~200

0~300

0~400

0~500

双金属温度计选型表:

WSSXN

耐震电接点双金属温度计

代 码

表盘直径

3
4
5

ф60mm
ф100mm
ф150mm

代 码

表盘方向

0
1
8

轴向
径向
万向

代 码

安装固定装置

0
1
2
3
4
5
6

无固定装置
可动外螺纹
可动内螺纹
固定螺纹
固定法兰
活动螺纹
活动法兰

代 码

保护管直径

6
8
1
W1
W2
T

Φ6
Φ8
Φ10
外套管Φ12
外套管Φ16
其它要求订货时说明

代 码

插入深度

□□

L=□□□mm(直接标出)

代 码

保护管材质

1
3
6
H
T

1Cr19Ni9Ti
304
316
哈氏合金C
其它材质订货时说明

量程

-□□□~□□□℃0~□□□℃
