单路数字显示控制仪
关键字：单路数字显示控制仪 |
.png)

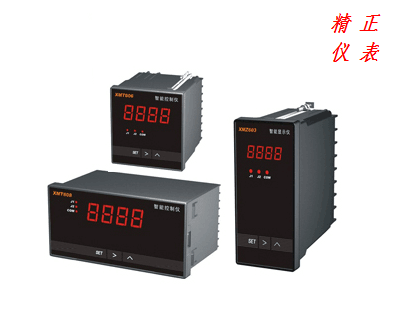

精正自动化 JZ-XMTA数字显示控制仪
所属分类：压力变送器 服务热线：0517-86884918 18915125885
适用场合：温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控...
产品概述：
JZ-XMTA数字显示控制仪与各类传感器、变送器配合使用，数字显示控制仪可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
一、数字显示控制仪功能特点：
1.万能输入功能；
2.有自动校准和人工校准功能；
3.多重保护、隔离设计、抗干扰能力强、可靠性高；
4.良好的软件平台，具备二次开发能力，以满足特殊的功能；
5.先进的模块化结构，配合功能强大的仪表芯片，功能组合、智能显示调节仪系统升级非常方便。
二、数字显示控制仪主要技术指标：
1.基本误差：0.5％FS或 0.2％FS±1个字；
2.分 辨 力：1/20000、14位A/D转换器；
3.显示方式：双排四位LED数码管显示；
4.采样周期：0.2S；
5.报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A；
6.变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS；
7.通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem；
8.波特率--300～9600bps内部自由设定；
9.馈电输出：DC24V/30mA；
10.电 源：开关电源 85～265VAC 功耗4W以下。
三、数字显示控制仪选型表：
| JZ |
企标 |
| 代 码 |
仪表类型 |
XMZA
XMTA |
单显仪表（无报警方式）
显示+报警控制 |
| 9 |
设计程序（9000系列） |
| 代 码 |
显示方式 |
1
2 |
单屏显示
双屏显示 |
| 代 码 |
输入方式 |
0
1
2
3
4
5
6 |
频率信号（0.01~10000Hz）
热电偶信号（E、K、B、J、T、N、R等）
热电阻信号（Pt100、Cu50、Cu100、BA1、BA2、G等）
直流电流信号（4~20mA、0~10mA）
直流电压信号（0~5V、1~5V、0~20mV、0~75mV、0~200mV）
远传压力电阻值及线性电阻值（0～400Ω）
全部输入类型（万能输入） |
| 代 码 |
报警方式 |
0
1
2
3
4 |
无报警
一路报警
二路报警
三路报警
四路报警 |
| 代 码 |
外形尺寸 |
H
V
J
F
Q
S |
横式160×80mm （开孔152×76mm）
竖式80×160mm （开孔76×152mm）
横式96×48mm （开孔92×45mm）
方式96×96mm (开孔92×92mm)
方式72×72mm (开孔68×68mm)
方式48×48mm (开孔45×45mm) |
| 代 码 |
变送输出 |
A
B
C
D
E
F
G |
无变送输出
变送输出0～10mA
变送输出4～20mA
变送输出0～5V
变送输出1～5V
特殊信号变送输出
频率输出（1～10KHZ） |
| 代 码 |
定时功能 |
无
S |
缺省为无定时功能
带定时功能 |
| 代 码 |
24V直流输出 |
无
P |
缺省为无24V直流电源输出
带24V直流电源输出（可做二线制变送器电源） |
| 代 码 |
通讯接口 |
无
T1
T2
T3 |
缺省为不带通讯接口
带RS485 MODBUS-RTu
带RS485 JCBUS
带RS232通讯接口 |
| 代 码 |
供电电源 |
K
W |
220V AC
24V DC |
|
| |
