  江苏精正自动化仪表有限公司 >> 产品展示 >> 数显仪表系列 >> 智能双回路显示调节仪

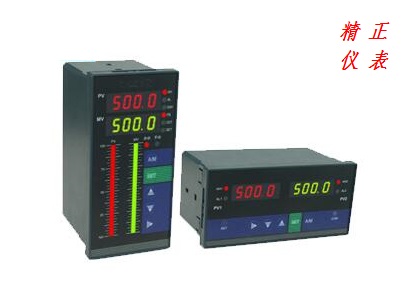

智能双回路显示调节仪
关键字:智能双回路显示调节仪,双回路显示调节仪,调节仪

JZ-XMBA-9000智能双回路显示调节仪与各类传感器,变送器配合使用,可同时对两路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯。

一、智能双回路显示调节仪的功能:

1、双输入信号种类:相同电偶、相同电阻、相同电流电压、电阻和电流或电压。

2、可分别设置主、副输入的显示量程、小数点位数及迁移量。

3、开关量控制任意分配给主输入与副输入,或主、副输入之间的运算值。

4、主、副输入可进行加减除等运算。

55个开关量输出,一个为输入部分的断线报警,4个为位式控制或可编程双定时器、计数器或可编程智能声光报警。四个设定值可独立设置参数及滞后区间。

6、可外供24VDC,带动12个二线制变送器。

7、可实现关联报警控制方式,可对主副输入进行关联控制。

88种报警控制方式选择。

9、有两个或三个模拟量输出。主、副输入可同时或分别模拟变送输出,也可主、副输入之间的运算值变送输出,模拟输出的零点与满度可在显示数值区间内任意设置。

10、可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。

二、智能双回路显示调节仪的面板显示:

1.双屏显示:上屏显示主输入值,下屏显示副输入值。

2.三屏显示:上、中屏分别显示主副输出值,下屏显示主和副输入相加或相减运算值。

3.单屏双光柱:单屏显示主或副输入值(用▲键切换)。双光柱分别显示主或副输入值的%(用▼键切换)

4.双屏双光柱:双屏分别分别显示主副输出值。双光柱分别显示主、副输入值的%。

三:智能双回路显示调节仪选型表:





 JZ-XMBA





智能双输入显示调节仪

设计程序

9



9000系列仪表

显示方式

1

2

3

4

5

6

7

8



单屏显示

双屏显示

单屏单光柱显示

单屏双光柱显示

双屏单光柱显示

双屏双光柱显示

三屏显示

显示为开方加小信号切除(订货时说明)

输入方式

1

2

3

4



同为热电偶信号(EKSBJTNR等)

同为热电阻信号(Pt100Cu50Cu100BA1BA2G等)

同为电压或电流(010mA420mA05V15V020mV等)

主输入为Pt100,副输入为电压或电流

控制输出

及调节方式

(开关量)

0

1

2

3

4



无继电器输出

一个继电器输出(任意分配给主输入或副输入或主副之间运算值)

两个继电器输出(任意分配给主输入或副输入或主副之间运算值)

三个继电器输出(任意分配给主输入或副输入或主副之间运算值)

四个继电器输出(任意分配给主输入或副输入或主副之间运算值)

外形尺寸

H

V

F

Q



横式160×80×80mm 开孔:152×76

竖式80×160×125mm 开孔:76×152

方式96×96×110mm 开孔:92×92

方式72×72×110mm 开孔:68×68

变送输出

A

B

C

D

E

F



主输入或副输入可独立变送输出

(主输入±副输入)×(Lup-Ldo

(主输入±副输入)×(Lup-Ldo+显示位移+PFS

主输入与副输入的运算值输出

主输入与副输入均独立变送输出

特殊要求变送输出

24V输出

P



缺省为无24V直流电源输出

24V直流电源输出(可做二线制变送器电源)

通讯接口

T



缺省为不带通讯接口

RS232RS485通讯接口

供电方式

K

W



缺省为220V.AV

开关电源85260V.AC

开关电源1836V.DC1836V.AC
