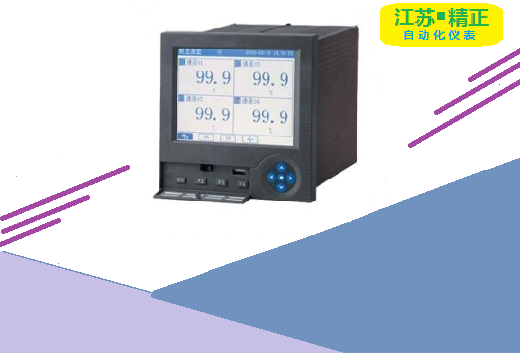

精正自动化 R2000蓝屏无纸记录仪
所属分类：记录仪表 服务热线：0517-86884918 18915125885
适用场合：医药、石油、化工、冶金、电力等行业及科研单位
产品概述：
R2000蓝屏无纸记录仪，使用一体化模板可输入标准电流、标准电压、毫伏、热电偶、热电阻等多种信号，具有继电器报警、历史数据转存以及远程通信功能。
蓝屏无纸记录仪特点：
无笔、无纸记录，日常维护工作量非常小，运行费用低；
采用进口5.6 英寸320*240点阵TFT高亮度图形液晶显示屏，具有画面清晰、性能稳定、色彩绚丽、视角宽，使用寿命长等特点；
采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号采集、记录、显示和12路报警；
采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；
可以组态显示,工程位号、工程单位、流量累积；
剪贴板的复制和粘贴功能方便用户的参数设置；
12路继电器报警输出，具有闪光报警显示，同时指示各路报警的下下限、下限、上限、上上限报警；
显示精度基本误差为±0.2%FS ；
12路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；
配备标准USB 接口，支持USB 1.1 、2.0 优盘，支持FAT16/FAT32 文件系统，历史数据转存快捷方便；
标准串行通讯接口： RS485 和 RS232C；
采用新型开关电源，能在交流电源85VAC～265VAC、45～65HZ范围内正常工作；
提供变送器+24VDC隔离配电，简化了系统，节约了费用；
集成硬件实时时钟，掉电情况下时钟也能准确运行，仪表硬件时钟方便企业计量管理；
全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。
蓝屏无纸记录仪性能指标：
屏幕： 5.6 英寸TFT蓝屏液晶显示屏、320*240点阵、LED背光；
精度： 实时显示：±0.2% F.S.；曲线显示：±0.5% F.S.；追忆精度：±0.2% F.S.；
注：热电偶应去掉冷端误差；
输入规格：全隔离万能输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；
隔离阻抗： 20MΩ @ 500V；
记录容量： 64/128/192/248MB（FLASH容量可选择）；
电压输入：0-5V、1-5V、0-20mV、0-100mV （ ›1MΩ）；
电流输入：0-10mA、4-20mA（阻抗250Ω）；
热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻‹10Ω）；
热电偶：S、B、K、T、E、J、F2、 WRE25；
输出规格： 传感器配电 24VDC，负载能力≤700Ω，单独隔离配电≤40mA/路，最多12路隔离配电；
模拟量输出：4-20mA；负载能力750Ω（最大）；
报警输出：12路继电器触点输出，触点容量0.5A@125VAC/1A@30VDC，可组态上上限、上限、下限、下下限；
补偿运算： 蒸汽----根据IFC67 公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流量或热流量；一般气体----温度、压力补偿测量标准体积流量；天然气----温度、压力补偿测量标准体积流量；液体----温度补偿测量标准体积流量或质量流量；
补偿范围：蒸汽----压力 0.1-4.5MPa，温度 100-500℃，密度 0.1-100Kg/m3；一般气体----压力 0-60Mpa，
温度 -100-500℃，液体----温度 －100-500℃，累积范围： 0～9999999999；
通讯、打印：通讯接口----RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C
直接连接微型打印机；
记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
记录时间：各通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关
数据备份和转存： 128M、256M 、512M、1G及其它可以兼容的U盘；
热电偶冷端补偿误差： ±2℃ ；
断电保护时间： 内置FLASH存储器保护参数和历史数据，断电后可永久保存；
集成硬件时钟：掉电后也能准确运行；
时钟误差： ±1 分/月；
供电电源： 85VAC-265VAC，45～65HZ；
环境温度： 0-50℃、避免日光直晒；
环境湿度： 0-85%RH；
净重：≤3.0Kg |
