磁翻板液位计2023最新远传装置
关键字:磁翻板液位计2023最新远传装置    日期:2023-5-30 8:32:57

磁翻板液位计2023最新远传装置:

磁翻板液位计带远传正确组装:

(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);

(2)、远传配套仪表上感应面应面向和紧贴主导管;

(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;

(4)、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;

(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。

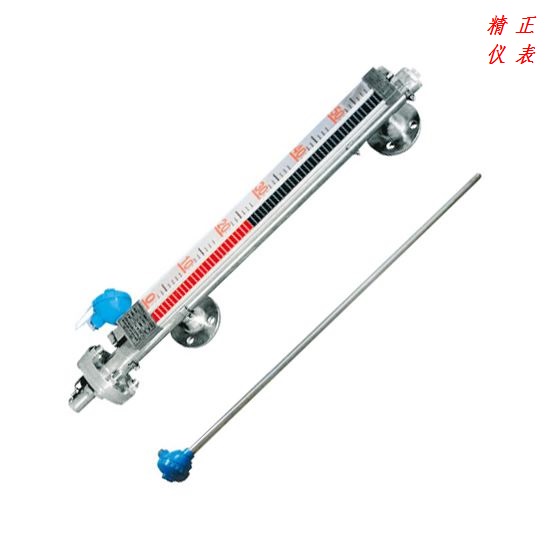

JZ-UFYZ侧装远传型磁翻板液位计产品概述:

  UFYZ侧装远传型磁翻板液位计是应用户需要将液位信号传送到控制中心而研发的一种液位计,它既有磁翻板液位计现场指示直观之优点,又有UIZ内装型液位计能将液位信号远传至室

内便于集中指示和控制的特点。是UFZ磁翻板液位计的改进型,具有安全可靠、观察方便、液位指示清晰、直观等优点。可广泛应用于石油、化工、化肥、橡胶、医药、船舶、军事、电力

食品等行业的各种塔、罐、球型压力容器和锅炉等设备作介质液面的位置指示和控制。

主要技术指标:

  1、测量范围(mm): 300-19000   2、介质密度(g/cm3):0.5-2    3、工作温度(度):-40-350  4、压力等级(MPa):≤32  5、测量精度(mm):≤±10   6、远传距离(m):1000

工作原理:

  在桶槽外侧装置延伸旁路管,由旁路管外加装液位指示器,将装有磁铁的浮球放进旁路管内,因磁性色片内装着与浮球相反之磁铁,所以当浮球上升时会吸引磁性色片翻动,磁性色片颜色会由白色翻

为红色(或银色翻为金色),以指示实际液面高度。

特点及适用场所:

       1、适用于高温、高压力、强酸、强碱及防爆要求,结构简单、可靠耐用,可加装多种选购配件使控制更加容易。

       2、加装液位传送器及磁性开关,不须停机可随时安装或调整。

      3、若电源中断,现场磁性开关亦不受影响,准确性高。

      4、每10公分加一不同颜色的色片,使液位容易辨别。

      5、适用于染整设备、废水处理、发电厂、化工设备、热媒油锅炉和石化工业等。

产品选型:



型号 代号 说明
JZ-UFYZ   侧装远传型磁翻板液位计
功能

A

B

液面

界面

显示方式

F

G

H

I

J

K

翻板标准

翻板上装

翻板下装

翻柱标准

翻柱上装

翻柱下装

结构形式

R

T

V

普通

夹套

防霜

压力   MPa
连接法兰

G

H

I

J

K

L

M

X

DN10(按同等压力标准,法兰面为凸面)

DN15(按同等压力标准,法兰面为凸面)

DN20(按同等压力标准,法兰面为凸面)

DN25(按同等压力标准,法兰面为凸面)

DN32(按同等压力标准,法兰面为凸面)

DN40(按同等压力标准,法兰面为凸面)

DN50(按同等压力标准,法兰面为凸面)

其它

排污阀

A

B

长度   mm
介质密度   g/cm3
材料

P

V

F

G

H

I

L

R

S

T

X

PP

PVC

不锈钢衬四氟

不锈钢衬四氟

不锈钢衬PP

不锈钢衬PVC

玻璃钢衬PP

304

321

316L

其它

变送器

1

2

输出4-20MA

输出0-5V

防爆

6

7

8

普通型

本安型

隔爆型

二次表

A

B

C

D

E

X

单路数显80X160

双路数显80X160

单路数显带光柱80X160

双路数显带光柱80X160

其它





























(来源:www.china-jzyb.com
